स्वचालित 4 इन 1 जूस फिलिंग मशीन पीईटी बोतलें मोनोब्लॉक पल्प फ्रूट ग्रेन्युल
उत्पाद विवरण:
उत्पत्ति के प्लेस: | झांगजियागांग, चीन |
ब्रांड नाम: | FILLPACK |
प्रमाणन: | CE/ISO9001 |
मॉडल संख्या: | 12-12-12-5/18-18-18-6 |
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: | 1 सेट |
---|---|
मूल्य: | 28500USD |
पैकेजिंग विवरण: | लकड़ी का केस |
प्रसव के समय: | जमा करने के बाद 25 कार्य दिवस |
भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
आपूर्ति की क्षमता: | प्रति माह 20 सेट |
विस्तार जानकारी |
|||
मशीनरी क्षमता: | 3000-5000BPH | फिलिंग सामग्री: | ग्रेन्युल जूस |
---|---|---|---|
बोतल का आकार: | 250-1500ML | पानी की खपत: | 600 किग्रा / घंटा |
हवा का दबाव: | 0.6 एमपीए | पानी का दबाव: | 0.2 एमपीए |
हवा की खपत: | 0.6M3 / मिनट | सामग्री: | एसयूएस304/316 |
हाई लाइट: | स्वचालित पीईटी बोतल रस भरने की मशीन,4In1 पीईटी रस भरने की मशीन,1500ML रस भरने की मशीन |
उत्पाद विवरण
स्वचालित 4 इन 1 पीईटी बोतलें मोनोब्लॉक पल्प फ्रूट ग्रेन्युल जूस फिलिंग मशीन प्रोसेसिंग प्लांट उपकरण
उपकरण का उपयोग दानेदार रस पेय बनाने के लिए किया जाता है।सफाई, ग्रेन्युल फिलिंग, जूस फिलिंग और कैपिंग एक मशीन में एकीकृत हैं। डिजाइन में जापान और जर्मनी की सबसे उन्नत तकनीक कार्यरत है।बोतल धोने की प्रक्रिया में स्प्रिंग ऐंठन का उपयोग किया जाता है।
खाली बोतलों को संदेश देने वाली रेल के साथ 180 ~ से ऊपर घुमाया जा सकता है।दो बार आंतरिक और बाहरी धुलाई होती है, बोतल धोने की दक्षता अधिक होती है। गुरुत्वाकर्षण निश्चित तरल सतह भरने का उपयोग किया जाता है।
भरना तेज है, तरल की मात्रा को सटीक रूप से नियंत्रित किया जाता है और ड्रॉपिंग और रिसाव से बचा जाता है। स्प्रिंग टाइप लिक्विड लीवर द्वारा फिलिंग वाल्व को नियंत्रित करना, टपकता नहीं है।तरल लीवर को नियंत्रित करना आसान है।SUS304 से बने सभी निर्माण, वाल्व भरने के अंदर कोई मृत कोने नहीं है। चुंबकीय टोक़ का उपयोग स्क्रू कैपिंग के लिए किया जाता है।
स्क्रू कैपिंग की शक्ति को चरणों के बिना समायोजित किया जा सकता है।स्क्रू कैपिंग की शक्ति भी तय की जा सकती है, और कैप क्षतिग्रस्त नहीं होंगे, कैपिंग विश्वसनीय है। पूरी मशीन पीएलसी द्वारा टच-स्क्रीन के साथ मानव-मशीन इंटरफ़ेस के रूप में नियंत्रित होती है।भंडारण टैंक में पेय की मात्रा को स्वचालित रूप से नियंत्रित किया जा सकता है।
बोतल न होने पर फिलिंग और कैपिंग अपने आप बंद हो जाएगी।जब बोतलों को गलत तरीके से तंग किया जाता है या जब कैप उपलब्ध नहीं होते हैं, तो मशीन को स्वचालित रूप से रोका जा सकता है। आवृत्ति बदलने वाली तकनीक का उपयोग बिना नींद के ऑपरेशन की गति को समायोजित करने के लिए किया जाता है।उत्पादन क्षमता को डिजिटल रूप से प्रदर्शित किया जा सकता है और इसे आसानी से समायोजित किया जा सकता है।
मुख्य संचालन प्रक्रिया:
टोपी को कवर होइस्ट पर रखा जाता है, कैप को लहरा द्वारा वाइब्रेटिंग कवर तक पहुँचाया जाता है, फिलिंग मशीन के प्रवेश द्वार पर बोतल, कन्वेयर द्वारा संचालित तीन भागों को धोने, भरने, कैपिंग में बदल दिया जाता है।
बोतल में धातु के पुर्जे सभी इलेक्ट्रोलाइज्ड होते हैं और फिलिंग वाल्व गर्म होता है।बोतल के आकार और टोपी के आकार के अनुसार टोपी को कवर या कवर से उपचारित किया जाता है।

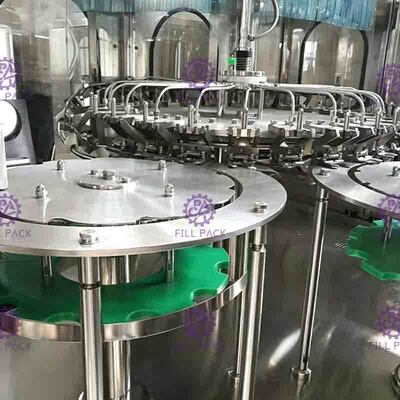

धुलाई भाग
1) डाउन फ्रेमवर्क को छोड़कर, ट्रांसमिशन पार्ट्स और कुछ हिस्से जो विशेष सामग्री से बने होने चाहिए।अन्य स्पेयर पार्ट्स स्टेनलेस स्टील 304 से बने होते हैं।
2) रोलर असर स्टेनलेस स्टील से बना है, सीलिंग रिंग ईपीडीएम सामग्री से बना है, और प्लास्टिक यूएमपीई से बना है।
3) ग्रिपर स्टेनलेस स्टील से बना होता है, पारंपरिक रबर ग्रिपर की तुलना में टोंटी रखने की स्थिति भी स्टेनलेस स्टील से बनी होती है, यह बहुत स्वच्छता, टिकाऊ और कोई जल्दी पहनने वाले हिस्से नहीं होते हैं, टोंटी के पेंच वाले हिस्से रबर ग्रिपर द्वारा प्रदूषित होने से बच सकते हैं।
4) उच्च कुशल स्प्रे नोजल से लैस ग्रिपर, यह बोतल के अंदर की किसी भी स्थिति में विकसित हो सकता है, और पानी को धोने से बचा सकता है।स्प्रे नोजल के ऊपर एक कवर होता है जो पानी को फैलने से रोक सकता है;और नोजल के नीचे नियामक रीसायकल स्लॉट और रीसायकल पाइप हैं।
5) 4 सेकंड के लिए रिंसिंग समय की गारंटी दी जा सकती है।
6) विभिन्न बोतल ऊंचाई के अनुकूल होने के लिए रोटरी भागों की ऊंचाई को समायोजित करके।
7) प्रेरणा गियर द्वारा पारित ढांचे में संचालित प्रणाली से ली गई है।
8) रिंसिंग पानी की आपूर्ति को सोलनॉइड वाल्व द्वारा नियंत्रित किया जाता है।
दाना भरने वाला भाग
जब कैम ऊपर उठता है, दाने भरने वाले वाल्व के मापने वाले कप में प्रवेश करते हैं और खिलाना शुरू करते हैं।फीडिंग स्टेशन फ्रंट कैम पर हैं।कैम को नीचे करने के बाद, तरल टैंक में मापने वाले कप का फीडिंग पोर्ट बंद कर दिया जाता है।जब यह पता चलता है कि एक बोतल गुजर चुकी है, तो वाल्व खोलने वाला सिलेंडर मापने वाले कप पर वाल्व खोलता है, और दानों को बोतल में डाला जाता है।इसके विपरीत, बोतल का पता नहीं चलने पर मापने वाला कप वाल्व नहीं खोला जाएगा।दाना बोतल के मुंह के व्यास से छोटा होता है।आम तौर पर, 28-मुंह की बोतल का अधिकतम आकार 15 मिमी (38-मुंह की बोतल को बड़ा बनाया जा सकता है), लेकिन दाने का व्यास 20 मिमी से अधिक नहीं हो सकता।मापने वाला कप वाल्व PTFE या स्टेनलेस स्टील समायोजन पैड से भरा होता है।आंतरिक क्षमता को समायोजित करने के लिए, इसे मैन्युअल रूप से करने की आवश्यकता है।मापने वाले कप की कुल क्षमता ग्राहक की सबसे बड़ी उत्पाद मात्रा पर आधारित होती है।जब एक छोटी क्षमता की आवश्यकता होती है, तो ग्रेन्युल की क्षमता को समायोजित करने के लिए प्रत्येक मापने वाले कप में एक समायोजन पैड जोड़ा जाता है।

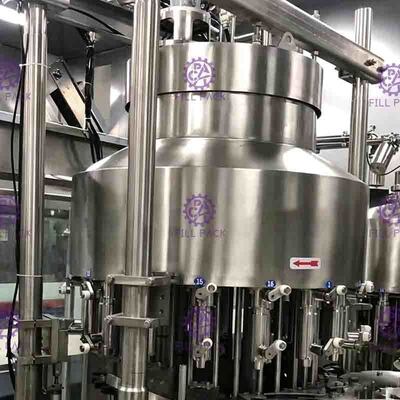

रस भरने वाला भाग
1) जर्मनी विरोधी जंग गैर-बनाए रखने वाले असर को अपनाया जो पर्यावरण को भरने के प्रदूषण को कम कर सकता है।
4) फिलिंग सिस्टम में पाइप लाइन को धोने के लिए सीआईपी सर्कुलेशन सिस्टम होता है और फिलिंग वॉल्व की सफाई के लिए इस्तेमाल किए जाने वाले नकली कप।यह प्रणाली तरल पाइप, तरल टैंक और भरने वाले वाल्व आदि को प्रभावी ढंग से साफ कर सकती है।

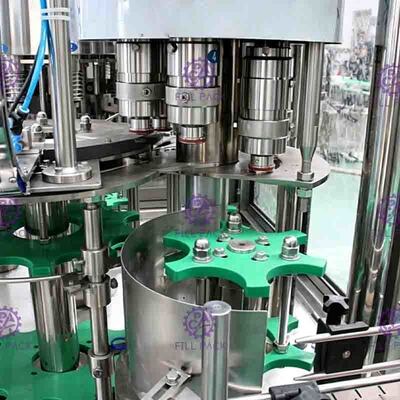

कैपिंग भाग
4) फोटोइलेक्ट्रिक स्विच के एक समूह को कैप-फॉलिंग गाइड पर व्यवस्थित किया जाता है।गाइड पर टोपी न होने पर मशीन रुक जाएगी।5) स्क्रूइंग कैपर पर एक बोतल इनलेट डिटेक्ट स्विच लगा होता है।
6) कैप-फॉलिंग गाइड और पोकिंग कैप प्लेट के बीच के जोड़ में एक कैप-लॉक सिलेंडर होता है।यह एहसास है कि नो फीडिंग नो कैप।
तकनीकी मापदंड
|
||
नमूना
|
12-12-12-5
|
18-18-18-6
|
क्षमता (बी / एच)
|
3000
|
5000-6000
|
बोतल का आकार
|
250-1500ML
|
250-1500ML
|
पानी का दबाव
|
0.2MPA
|
0.2MPA
|
पानी की खपत (किलो / घंटा)
|
600
|
700
|
वाशिंग स्टेशन
|
12
|
18
|
सटीक भरना
|
± 2 मिमी
|
± 2 मिमी
|
हवा का दबाव
|
0.6 एमपीए
|
0.6 एमपीए
|
हवा की खपत
|
0.6m3/मिनट
|
0.6m3/मिनट
|
पावर (किलोवाट)
|
5
|
6.5
|
वजन (किग्रा)
|
3800
|
4300
|
आयाम (एल * डब्ल्यू * एच)
|
3200*1900*2200mm
|
3800*2100*2200mm
|
मशीन संरचना चार्ट:
ट्रांसड्यूसर
|
मित्सुबिशी
|
2.2K
|
टच स्क्रीन
|
Easyview-ताइवान
|
एमटी6070
|
पीएलसी
|
मित्सुबिशी
|
FXIS-20MR
|
स्थिर वोल्टेज आपूर्ति
|
मिंगवेई-ताइवान
|
एस-35-24
|
contactor
|
शिंडर
|
सीजेएक्स2-0910
|
दृष्टिकोण स्विच
|
ऑटोनिक्स
|
PR18-8DN
|
हवा स्विच
|
शिंडर
|
3पी-डी20
|
|
|
आईपी-सी3
|
आवेदन पत्र:
