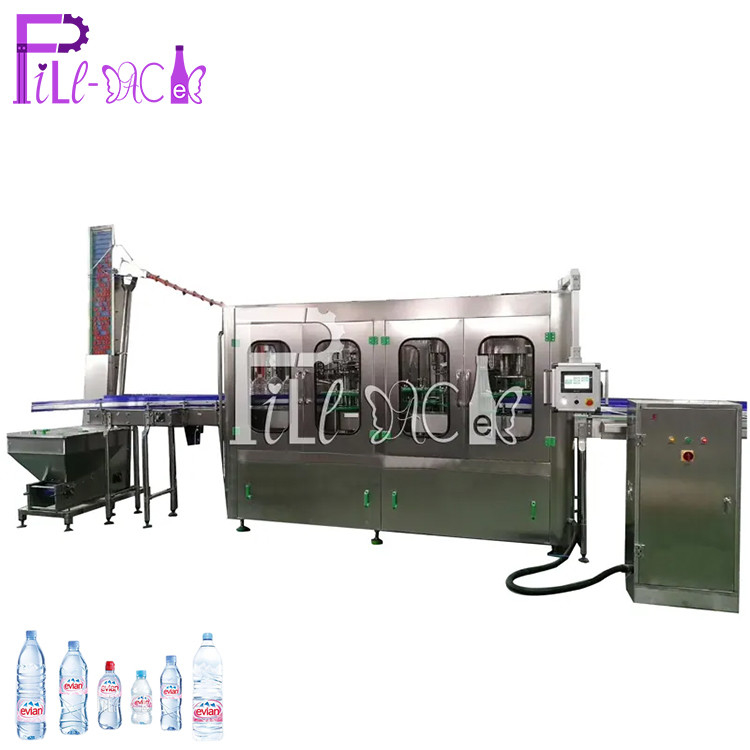

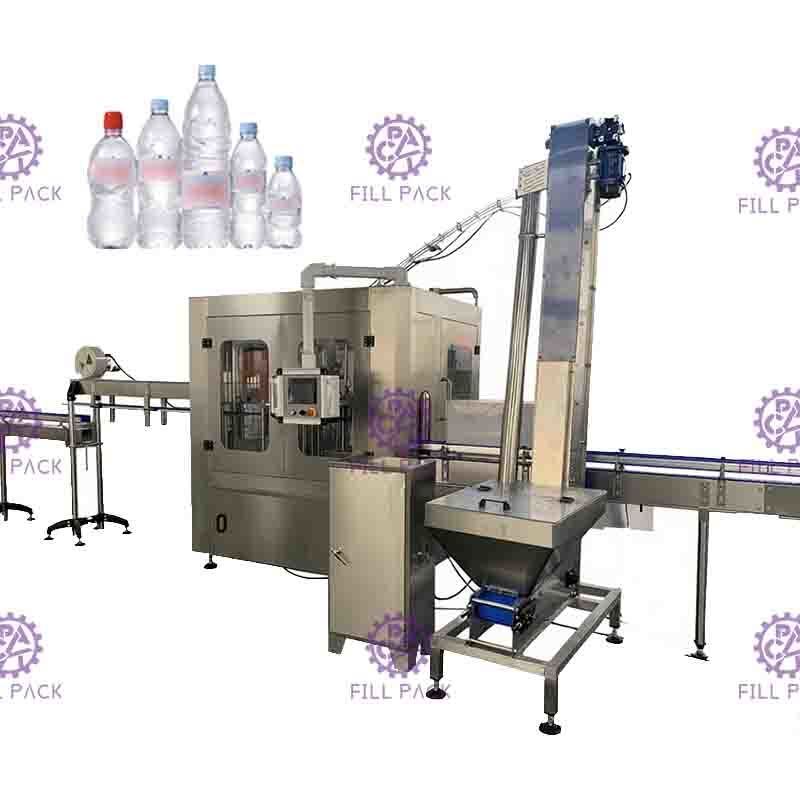

स्वचालित 0.5L प्लास्टिक की बोतल मोनोब्लॉक एसेप्टिक / बाँझ उच्च सुरक्षा पानी भरने की मशीन / शुद्ध पानी के लिए उपकरण

1. पीईटी 3 इन 1 रिंसिंग फिलिंग कैपिंग मशीन का उपयोग पॉलिएस्टर की बोतलों में पैक खनिज-शुद्ध पानी के गैर-सोडा पेय के उत्पादन में किया जाता है।धुलाई, फिलिंग और कैपिंग एक मशीन में एकीकृत हैं।

2. डिजाइन में जापान और जर्मनी की सबसे उन्नत तकनीक कार्यरत है।गुरुत्वाकर्षण निश्चित तरल सतह भरने का उपयोग किया जाता है। भरना तेज है, तरल की मात्रा को सटीक रूप से नियंत्रित किया जाता है और गिरने और रिसाव से बचा जाता है।

नमूना	CGF24-24-8
क्षमता (बी / एच)	8000-12000 (500 मिली)
बोतल का आकार	गर्दन: φ50-100 मिमी: ऊँचाई: 150-320 मिमी
पानी का दबाव	0.18-0.25 एमपीए
पानी की खपत (किलो / घंटा)	1000
वाशिंग स्टेशन	18
लोडिंग-ड्रिपिंग-डिस्चार्ज स्टेशन	2-2-2
भरने की सटीकता	<+1 एमएम
हवा का दबाव	0.5 एमपीए
हवा की खपत	0.3m3/मिनट
पावर (किलोवाट)	4
वजन (किग्रा)	5000
आयाम (एल * डब्ल्यू * एच)	2750*2100*2400 मिमी



विस्तृत चित्र

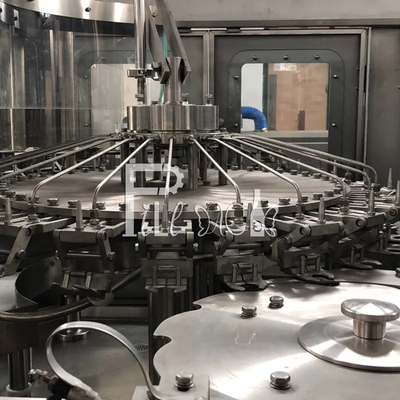

कुल्ला करने वाला भाग

1) डाउन फ्रेमवर्क को छोड़कर, ट्रांसमिशन पार्ट्स और कुछ हिस्से जो विशेष सामग्री से बने होने चाहिए।अन्य स्पेयर पार्ट्स स्टेनलेस स्टील 304 से बने होते हैं।



2) रोलर असर स्टेनलेस स्टील से बना है, सीलिंग रिंग ईपीडीएम सामग्री से बना है, और प्लास्टिक यूएमपीई से बना है।



3) ग्रिपर स्टेनलेस स्टील से बना होता है, पारंपरिक रबर ग्रिपर की तुलना में टोंटी को पकड़ने की स्थिति भी स्टेनलेस स्टील से बनी होती है, यह बहुत अधिक स्वच्छता, टिकाऊ और जल्दी पहनने वाले हिस्से नहीं होते हैं, टोंटी के पेंच वाले हिस्से रबर ग्रिपर द्वारा प्रदूषित होने से बच सकते हैं।



4) उच्च कुशल स्प्रे नोजल से लैस ग्रिपर, यह बोतल के इनवॉल की किसी भी स्थिति में विकसित हो सकता है, और पानी को धोने से बचा सकता है।स्प्रे नोजल के ऊपर एक आवरण होता है जो पानी के छलकने को रोक सकता है;और नलिका के नीचे नियामक रीसायकल स्लॉट और रीसायकल पाइप हैं।



5) 4 सेकंड के लिए रिंसिंग टाइम की गारंटी दी जा सकती है।



6) विभिन्न बोतल ऊंचाई के अनुकूल होने के लिए रोटरी भागों की ऊंचाई को समायोजित करके।



7) प्रेरणा गियर द्वारा पारित ढांचे में संचालित प्रणाली से ली गई है।



8) खंगालने वाले पानी की आपूर्ति को सोलनॉइड वाल्व द्वारा नियंत्रित किया जाता है।

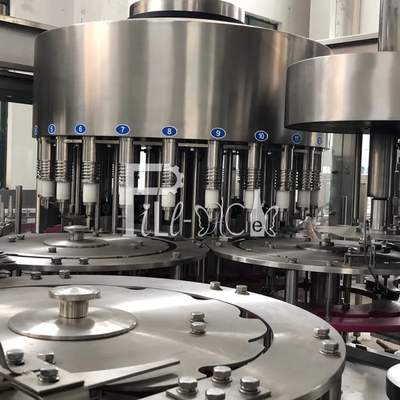

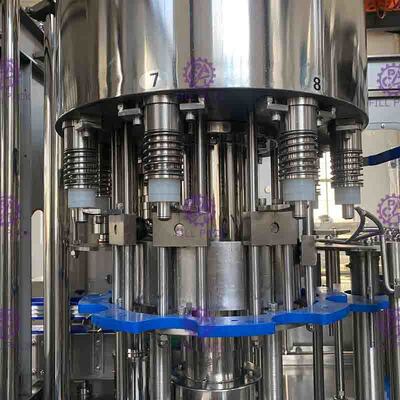

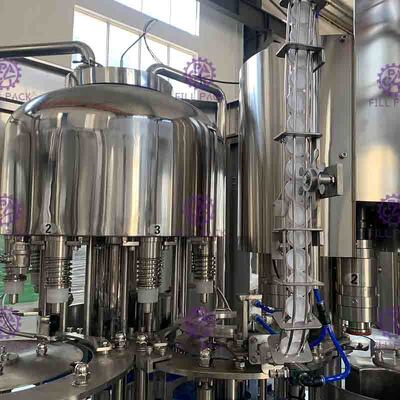

भरने वाला भाग

1) जर्मनी विरोधी जंग गैर-बनाए रखने वाले असर को अपनाया जो पर्यावरण को भरने के प्रदूषण को कम कर सकता है।

2) रोटेट प्लेट SUS AISI304, बड़े फ्लैट दांतेदार असर से बनी है।

3) दबाव यांत्रिक वाल्व को तेजी से भरने की गति, कोई स्वच्छता कोने की जेब, कुछ सीलिंग भागों और सटीक तरल स्तर नियंत्रण के साथ उन्नत विदेशी डिजाइन पेश किया गया है।पूरा वाल्व 304 स्टेनलेस स्टील से बना है।

4) फिलिंग सिस्टम में पाइप लाइन धोने के लिए CIP सर्कुलेशन सिस्टम होता है और फिलिंग वॉल्व की सफाई के लिए इस्तेमाल होने वाले नकली-कप।यह प्रणाली तरल पाइप, तरल टैंक और भरने वाले वाल्व आदि को प्रभावी ढंग से साफ कर सकती है।

5) इस फिलिंग सिस्टम में एक स्वचालित तापमान नियंत्रण प्रणाली है।

6) भरने वाला वाल्व खुलता है और भरना शुरू होता है जब यह नीचे जाता है और टोंटी को छूता है, भरने वाला वाल्व ऊपर जाता है और भरने के पूरा होने पर टोंटी को छोड़ देता है।

7) तरल टैंक को स्वचालित रूप से नियंत्रित करने के लिए तरल आपूर्ति स्वचालित वायवीय वाल्व चुंबकीय तरल-स्तर स्विच को गोद लेती है।

8) भराव की प्रेरणा ढांचे में संचालित प्रणाली से ली गई है और गियर द्वारा पारित की गई है।

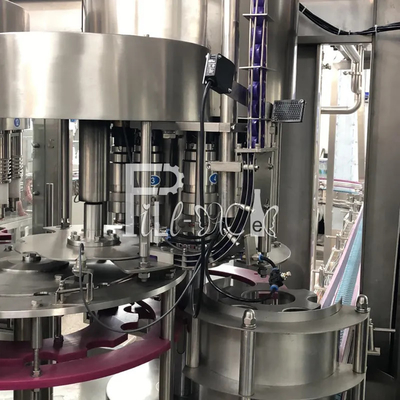

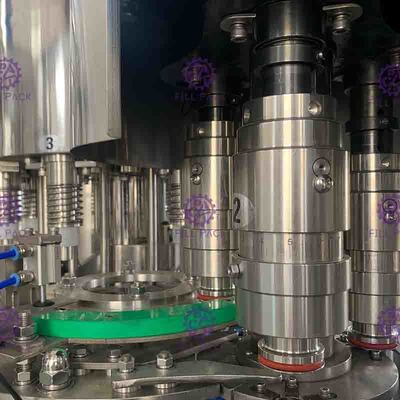

कैपिंग पार्ट

1) प्लेस और कैपिंग सिस्टम, इलेक्ट्रोमैग्नेटिक कैपिंग हेड्स, बोझ डिस्चार्ज फंक्शन के साथ, कैपिंग के दौरान न्यूनतम बोतल क्रैश सुनिश्चित करें।


2) एक बोतल इनलेट डिटेक्ट स्विच स्क्रूिंग कैपर पर बसा हुआ है।

3) कोई बोतल नहीं कैपिंग।

4) बोतल की कमी होने पर स्वचालित रोक।

5) पेंचिंग कैपर की प्रेरणा ढांचे में संचालित प्रणाली से ली गई है और गियर द्वारा पारित की गई है।
