स्वचालित ग्लास बोतल बीयर भरने की मशीन 3 में 1 कुल्ला भरने की मशीन
त्वरित विवरणः
नामःस्वचालित ग्लास बोतल बीयर भरने की मशीन 3 में 1 कुल्ला भरने की मशीन
सामग्रीःखाद्य चरण स्टेनलेस स्टील
नियंत्रण:पीएलसी और टच स्क्रीन नियंत्रण
क्षमताः6000-8000 बीपीएच
उपयुक्त बोतल:ग्लास की बोतल
बोतल का आकारः0.25-2.5L
आयाम:आदेश द्वारा
कार्यःधुलाई भरने के लिए 3 में 1 कैपिंग
प्रौद्योगिकीःजर्मनी और जापान
बिक्री के बाद की सेवा प्रदान की जाती हैःविदेशों में मशीनरी की सेवा के लिए उपलब्ध इंजीनियरों.
विवरण:
बोतलों को कुल्ला करने वाला भाग
इस भाग में उठाने वाला यंत्र, मुख्य ट्रांसमिशन यंत्र, फिक्स्ड फ्रेम, क्लैंप यंत्र, वितरक और खुले क्लैंप कैम और ओवर टर्न कैम आदि होते हैं।
उठाने वाली मशीन का उपयोग बोतल की ऊँचाई के अनुकूल मशीन की घूर्णी तालिकाओं और क्लैंप की ऊंचाई को समायोजित करने के लिए किया जाता है। इसकी शक्ति उठाने वाले लीवर से आती है।रोटरी टेबल उठाने का एहसास करने के लिए लीवर घुमाता ड्राइव पेंच रोटेशन.
जब क्लैंप घुमावदार तालिका के साथ स्टार व्हील में घूमता है, तो क्लैंप के बीच में बोतल डालें, क्लैंप कैम खोलें, क्लिप पंजा बंद करें और घुमावदार क्लैंप के साथ बोतल की गर्दन को क्लिप करें।जब घुमावदार मेज घुमावदार करने के लिए, क्लैंप के टुकड़े ओवर टर्न कैम के साथ घूमेंगे, गाइड कैम टर्न कैम के चारों ओर घूमते हैं और बोतल के मुंह को ऊपर से नीचे तक 180 डिग्री तक फ्लिप करते हैं और सीधे स्प्रे नोजल का सामना करते हैं,फिर स्प्रे नोजल में साफ पानी स्प्रे और बोतल के अंदर धो, ड्रेन, 180 डिग्री नीचे मुड़ता है और फिर स्टार व्हील से बाहर निकलता है।

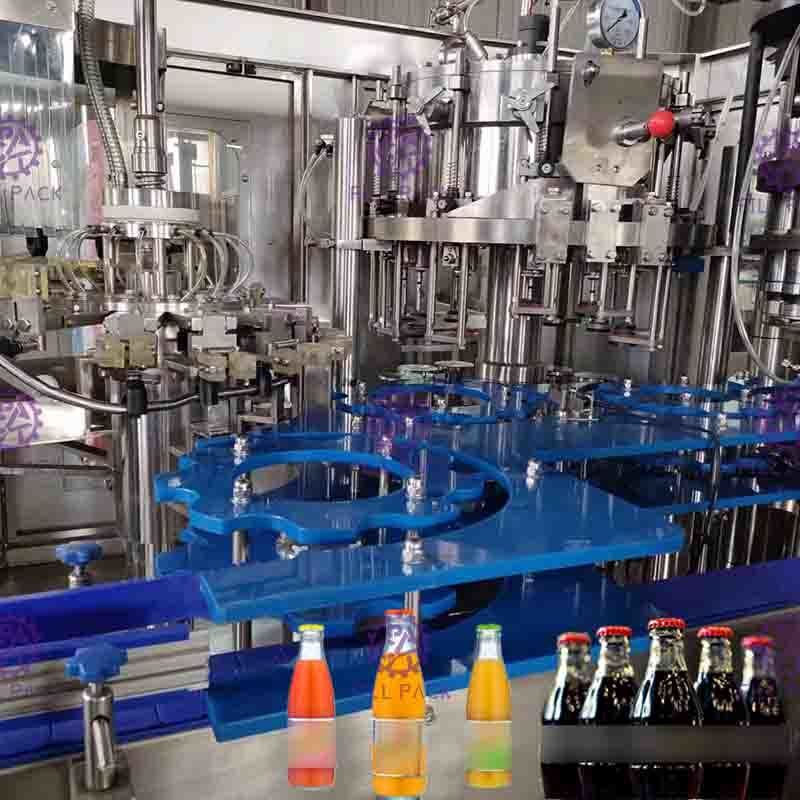

भरने वाला भाग
यह स्वचालित ग्लास बोतल बीयर भरने वाली मशीन विशेष रूप से बीयर की विशेषता के अनुसार डिज़ाइन की गई है, और भरने वाले भाग को दो बार पूर्व-इंजेक्शन के लिए डिज़ाइन किया गया है।
भरने के भाग में मुख्य तरल पाइप, घूर्णी सिलेंडर असर आधार, भरने के सिलेंडर के केंद्र लूप, शराब या कार्बोनेटेड पेय टैंक, भरने वाल्व, भरने के सिलेंडर पाइप,नियंत्रण पाश उपकरण, चढ़ता हुआ उपकरण, वितरक, ऊंचाई समायोजन नियंत्रण, उत्तेजक बुलबुला हाथ, वैक्यूम प्रणाली, आदि
a. पहला वैक्यूम
खोलें वैक्यूम वाल्व के तने, बोतल और वैक्यूम चैनलों में एक सड़क बनाने. बोतल में हवा इस चैनल के माध्यम से बोतल से छुट्टी दी जाएगी, बोतल में एक वैक्यूम का गठन होगा.फिर जब वह समय आ गया, वैक्यूम वाल्व बंद, तो यह समाप्त हो जाएगा।
गैस इंजेक्शन
भरने वाला वाल्व खोलें, बोतल और गैस चैनल के बीच एक मार्ग बन जाता है।इस चैनल के माध्यम से बोतल में भरने गैस जब तक शराब टैंक में गैस दबाव बीयर टैंक के दबाव के बराबर है.
ग. दूसरा वैक्यूम
बोतलों में गैस के इंजेक्शन के बाद, बोतल की गर्दन के शीर्ष पर थोड़ी हवा केंद्रित होगी।आराम हवा के इस हिस्से को हटा दिया जाएगा और एक मामूली वैक्यूम राज्य उत्पन्न, जो कि भरने के काम के लिए बेहतर है।
बियर भरना
खुला तरल वाल्व और बोतल और बियर टैंक के बीच रास्ता बनाने, सामग्री एक ही समय में इस चैनल से बोतल में खिला जाएगा,बोतल में CO2 वापस हवा वापस पाइप के माध्यम से एक ही गति से बियर टैंक के लिए वापस. बोतल सील सामग्री में संपीड़ित CO2 जब तक बोतल में सामग्री हवा-बैक पाइप के ऊपर उठने और दबाव संतुलन बनाने के लिए जारी रखने के लिए
बंद वाल्व
बोतल भरने के बाद लंबे समय तक खड़े रहें, शराब के वाल्व और हवा भरने के वाल्व बंद करें, शराब के टैंक और बोतल के बीच के चैनल को काट दें।
वायु निर्वहन
डिस्चार्ज वाल्व खोलें और बोतल और हवा के बीच एक मार्ग बनाएं। बोतल में दबाव इस चैनल के माध्यम से रिलीज़ होगा और जब तक बोतल भरने वाले भागों से अलग नहीं हो जाती तब तक रिलीज़ समाप्त नहीं होगी।
शेष तरल को उड़ाएं
जब भरने वाले भागों को बोतल-आउट और बोतल-इन स्टार व्हील के बीच स्थित किया जाता है, तो गैस भरने वाले वाल्व खोलें और निर्धारित समय तक पहुंचने के बाद इसे बंद करें।ताकि बोतल में गैस शेष तरल को उड़ा दे.
ढक्कन भाग
कैपिंग मशीन में कैपिंग होल्डर, कैपिंग स्लाइडवे, कैपिंग ऊपरी भाग, कैपिंग निचले भाग, लिफ्टिंग भाग और एंटी सर्किलिंग कॉलम शामिल हैं।
कैपिंग नोजल की ऊपर और नीचे की गति कैपिंग कैम द्वारा संचालित होती है, जो तय होती है।पेंच या मुकुट टोपी (एक मशीन केवल एक प्रकार के कैपिंग भाग कर सकते हैं) टोपी कंटेनर में एक मिक्सर द्वारा टोपी स्लाइडवे के लिए भेज रहे हैं, और फिर कैपिंग नोजल के कैपिंग मोल्ड में फिसल गया। कैपिंग नोजल शक्ति द्वारा संचालित होता है और सर्कल में चलता है।कैपिंग नोजल कैपिंग के प्रत्येक सर्कल में एक बार ऊपर और नीचे की ओर बढ़ेगाकैम, कैपिंग मशीन के ऊपरी स्थिर भाग में स्थापित, कैपिंग नोजल के ऊपर और नीचे की गति को नियंत्रित करता है।
भरने की मशीन से बोतल को भेजने के बाद, बोतल के ढक्कन के साथ ढक्कन नलिकाओं को खिलाया गया है।कैपिंग नोजल कैम गाइडवे द्वारा संचालित कैपिंग मंच के नीचे बोतल नीचे ले जाता है, फिर डिमपिंग रिंग की मदद से बोतल का ढक्कन।
विनिर्देशः
| मॉडल |
डीसीजीएफ12-12-4 |
डीसीजीएफ 18-18-6 |
डीसीजीएफ 24-24-8 |
DCGF G32-32-10 |
| उत्पादन B/H ((600ml) |
3000-4000 |
4000-6000 |
6000-8000 |
8000-12000 |
| बोतल मानक |
गर्दन: φ50-100 मिमी ऊंचाई:150-320 मिमी |
| वाशिंग बोतल का पानी का दबाव |
0.18-0.25Mpa |
| वाशिंग बोतल के लिए पानी की खपत (किग्रा/घंटा) |
1300 |
2000 |
3000 |
4000 |
| छिड़काव की स्थिति |
4 |
7 |
10 |
14 |
| ड्रिपिंग बोतल की स्थिति |
3 |
5 |
8 |
10 |
| फाइलिंग की सटीकता |
+5MM |
| गैस स्रोत का दबाव |
0.4Mpa |
| गैस की खपत ((m3/min) |
0.3 |
0.4 |
0.5 |
0.7 |
| कुल शक्ति ((KW) |
4.2 |
4.5 |
5 |
6.2 |
| कुल भार (टी) |
2 |
2.5 |
3 |
4 |
| आयाम (L*W*H) मिमी |
2100*1600*2100 |
2500*1750*2100 |
2700*2100*2100 |
3500*2100*2100 |
प्रतिस्पर्धात्मक लाभ:
1. पूरे सिस्टम के लिए एक साल की वारंटी
2. निःशुल्क उपकरण स्थापना और डिबगिंग
3. एक साल के बाद, हम आप मशीन का रखरखाव करने में मदद कर सकते हैं और सामान केवल एक लागत मूल्य प्रदान कर रहे हैं
4. हर 3 साल में, हम मशीन मुफ्त में ओवरहाल करने के लिए मदद कर सकते हैं (श्रम)
5हम इंटर्नशिप सेवा प्रदान कर सकते हैं और आप ऑपरेटर और मैकेनिक को प्रशिक्षित करने में मदद कर सकते हैं
6- मुक्त उत्पादन प्रौद्योगिकी और प्रक्रिया विन्यास
7. हम आप उत्पादन लाइन, कार्यशाला डिजाइन करने में मदद कर सकते हैं और टर्न-की परियोजना प्रदान
कंपनी का वर्णन
झांगजियागंग शहर फिलपैक मशीनरी कं, लिमिटेड एक निर्माता उद्यम है जो पेय पैकिंग उपकरण और विभिन्न जल उपचार उपकरण के उत्पादन में विशेषज्ञता रखता है।कंपनी ने न केवल दस साल से अधिक का उत्पादन अनुभव प्राप्त किया है, बल्कि देश और विदेश से उन्नत प्रौद्योगिकी को भी शामिल किया है।इस प्रकार हमने देश-विदेश में अपने ग्राहकों के बीच उच्च प्रतिष्ठा प्राप्त की है।
वर्तमान में हम उत्पादन करते हैंः खनिज जल, शुद्ध जल, फल रस, चाय पेय, दूध पेय और कार्बोनेटेड पेय के लिए उत्पादन लाइनें 1000-20000 बोतलें / घंटे की क्षमता के साथ, सिरका के लिए उत्पादन लाइनें,सोया सॉस और शराब, 3-5 गैलन बैरल पानी की क्षमता 80-120 बैरल प्रति घंटे और विभिन्न जल उपचार संयंत्र।
ईमानदारी, ईमानदारी और अच्छे विश्वास" हमारी भावना है, जबकि "उच्च तकनीक, उच्च गुणवत्ता और उच्च स्तर" हम क्या चाहते हैं।हम अपनी अच्छी बिक्री के बाद सेवा के साथ हमारे ग्राहकों की जरूरतों को पूरा करने के लिए अपनी पूरी कोशिश करते हैंहम अपने मित्रों के साथ सहयोग करना चाहते हैं और एक साथ विकास करना चाहते हैं। देश और विदेश के सभी मित्रों का हमें यात्रा करने के लिए गर्मजोशी से स्वागत है।
