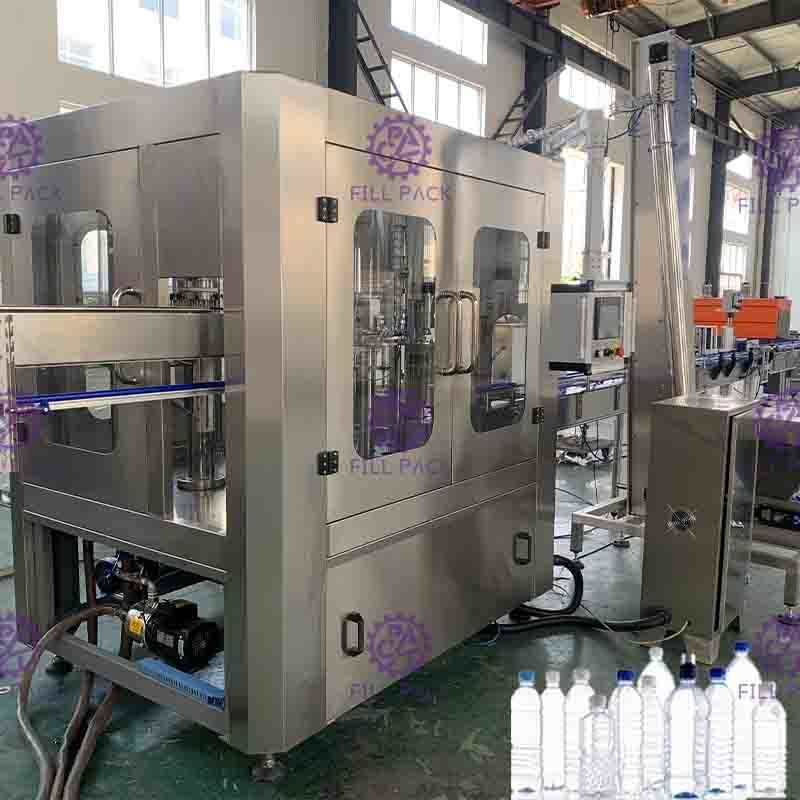

3 इन 1 वाशिंग-फिलिंग-कैपिंग मशीन:

यह उपकरण गैर-सोडा पेय जैसे गर्म जूस या ठंडे पानी के उत्पादन में उपयोग किया जाता है जो पॉलीएस्टर बोतलों में पैक किए जाते हैं। वाशिंग, फिलिंग और कैपिंग एक ही मशीन में एकीकृत हैं।

डिजाइन में जापान और जर्मनी की सबसे उन्नत तकनीक का इस्तेमाल किया गया है। गुरुत्वाकर्षण निश्चित तरल सतह फिलिंग का उपयोग किया जाता है। फिलिंग तेज है, तरल की मात्रा को सटीक रूप से नियंत्रित किया जाता है और टपकने और रिसाव से बचा जाता है।

बोतल धोने की प्रक्रिया में स्प्रिंग क्लैंप का उपयोग किया जाता है। खाली बोतलों को कन्वेयर रेल के साथ 180 डिग्री तक पलटा जा सकता है। आंतरिक और बाहरी धोने के दो बार होते हैं, बोतल धोने की दक्षता अधिक होती है।

स्प्रिंग टाइप लिक्विड लीवर कंट्रोल फिलिंग वाल्व द्वारा फिलिंग, कोई टपकना नहीं। लिक्विड लीवर को नियंत्रित करना आसान है। SUS304 से बनी सभी संरचनाएं, फिलिंग वाल्व के अंदर कोई मृत कोना नहीं है।

स्क्रू कैपिंग के लिए चुंबकीय टॉर्क का उपयोग किया जाता है। स्क्रू कैपिंग की शक्ति को बिना स्टेप्स के समायोजित किया जा सकता है। स्क्रू कैपिंग की शक्ति को भी ठीक किया जा सकता है, और कैप क्षतिग्रस्त नहीं होंगे, कैपिंग विश्वसनीय है।

पूरे सिस्टम में एक इलेक्ट्रिकल हीटिंग कोल्ड-हीट टैंक संलग्न है, विशेष रूप से गर्म जूस फिलिंग के दौरान गर्म फिलिंग तापमान बनाए रखने के लिए। और यह ठंडे पानी की फिलिंग के लिए आसान इलेक्ट्रिकल ब्रेकडाउन द्वारा हीटिंग को रोकने में भी सक्षम है। इसे काम करने के लिए अतिरिक्त स्टीम सिस्टम की आवश्यकता नहीं है।

पूरी मशीन को टच-स्क्रीन के साथ पीएलसी द्वारा नियंत्रित किया जाता है जो मानव-मशीन इंटरफ़ेस के रूप में कार्य करता है। स्टोरेज टैंक में पेय की मात्रा को स्वचालित रूप से नियंत्रित किया जा सकता है। जब कोई बोतल नहीं होती है तो फिलिंग और कैपिंग स्वचालित रूप से बंद हो जाएगी। जब बोतलें गलत तरीके से क्लैंप की जाती हैं या जब कैप उपलब्ध नहीं होते हैं, तो मशीन स्वचालित रूप से बंद हो सकती है।

ऑपरेशन की गति को लगातार समायोजित करने के लिए फ्रीक्वेंसी चेंजिंग तकनीक का उपयोग किया जाता है। उत्पादन क्षमता को डिजिटल रूप से प्रदर्शित किया जा सकता है और इसे आसानी से समायोजित किया जा सकता है।

एयर कन्वेयर बोतल इनलेट संरचना

1. बोतल फीड करने के लिए उच्च कुशल फिल्टर के साथ एयर कन्वेयर सिस्टम को अपनाएं, यह फिलिंग मशीन के अंदर को साफ रख सकता है

2. पूरी प्रक्रिया में बोतल गर्दन पकड़ने और बोतल ब्लॉक डिवाइस की सुरक्षा के साथ।

3. पैरामीटर:

BoFP सामग्री: SUS304

साइड गाइड ब्रैकेट: प्रबलित पॉलीमाइड एयर मोटर सामग्री: धातु

मॉडल: F9-1.1 पावर: 1.1KW

एयर फ्लो: 2000m3/h

एयर प्रेशर: 1400Pa

स्पीड: 2480Rpm

रिंसिंग पार्ट

u नीचे के फ्रेमवर्क को छोड़कर, ट्रांसमिशन पार्ट्स और कुछ ऐसे पार्ट्स जो विशेष सामग्री से बने होने चाहिए। अन्य स्पेयर पार्ट्स स्टेनलेस स्टील 304 से बने हैं।

u रोलर बेयरिंग स्टेनलेस स्टील से बनी है, सीलिंग रिंग EPDM सामग्री से बनी है, और प्लास्टिक UMPE से बना है।

ग्रिपर स्टेनलेस स्टील से बना है, वह स्थान जहाँ बोतल की गर्दन पकड़ी जाती है, वह भी स्टेनलेस स्टील से बनी है, पारंपरिक रबर ग्रिपर की तुलना में, यह बहुत अधिक स्वच्छ, टिकाऊ है, और इसमें कोई जल्दी खराब होने वाले पुर्जे नहीं हैं, बोतल की गर्दन के स्क्रू पार्ट्स रबर ग्रिपर द्वारा दूषित होने से बच सकते हैं।

• u ग्रिपर उच्च-कुशल स्प्रे नोजल से सुसज्जित है, यह बोतल की इनवॉल की किसी भी स्थिति में विकसित हो सकता है, और रिंसिंग पानी बचा सकता है। स्प्रे नोजल के ऊपर एक कवर है जो पानी को छलकने से रोक सकता है; और नोजल के नीचे नियामक रीसायकल स्लॉट और रीसायकल पाइप हैं।

u रिंसिंग समय 4 सेकंड के लिए गारंटीकृत किया जा सकता है।

u विभिन्न बोतल की ऊंचाई के लिए अनुकूलित करने के लिए रोटरी भागों की ऊंचाई को समायोजित करके

u प्रेरणा गियर द्वारा पारित फ्रेमवर्क में संचालित सिस्टम से प्राप्त होती है।

u रिंसिंग पानी की आपूर्ति सोलनॉइड वाल्व द्वारा नियंत्रित होती है

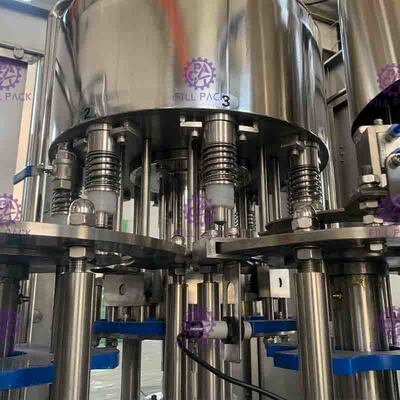

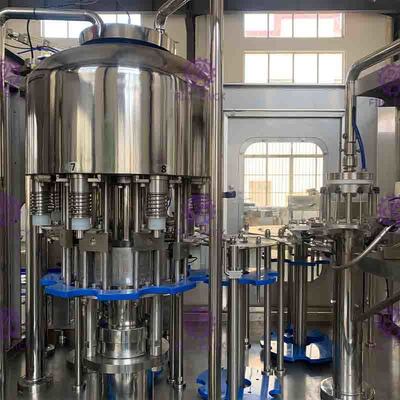

फिलिंग पार्ट

1) जर्मनी एंटी-करोशन नॉन-मेंटेनिंग बेयरिंग को अपनाया गया है जो पर्यावरण के लिए फिलिंग के प्रदूषण को कम कर सकता है।

2) रोटेट प्लेट SUS AISI304, बड़े फ्लैट टूथेड बेयरिंग से बनी है।

3) प्रेशर मैकेनिकल वाल्व को उन्नत विदेशी डिजाइन के साथ पेश किया गया है जिसमें तेज फिलिंग गति, कोई स्वच्छ कोने वाली पॉकेट नहीं, कुछ सीलिंग पार्ट्स और सटीक तरल स्तर नियंत्रण है। पूरा वाल्व 304 स्टेनलेस स्टील से बना है।

4) फिलिंग सिस्टम में पाइपलाइन और फिलिंग वाल्व की सफाई के लिए उपयोग किए जाने वाले नकली कप को धोने के लिए एक सीआईपी सर्कुलेशन सिस्टम है। यह सिस्टम लिक्विड पाइप, लिक्विड टैंक और फिलिंग वाल्व आदि को प्रभावी ढंग से साफ कर सकता है।

5) इस फिलिंग सिस्टम में एक स्वचालित तापमान नियंत्रण प्रणाली है।

6) फिलिंग वाल्व खुलता है और बोतल की गर्दन को छूने पर फिलिंग शुरू करता है, फिलिंग वाल्व ऊपर चला जाता है और फिलिंग खत्म होने पर बोतल की गर्दन छोड़ देता है।

7) लिक्विड सप्लाई स्वचालित रूप से लिक्विड टैंक को नियंत्रित करने के लिए स्वचालित न्यूमेटिक वाल्व मैग्नेटिक लिक्विड-लेवल स्विच को अपनाती है।

8) फिलर की प्रेरणा फ्रेमवर्क में संचालित सिस्टम से प्राप्त होती है और गियर द्वारा पारित होती है।

कैपिंग पार्ट

यह यूनिट 3 इन 1 मशीन की उच्चतम सटीकता है, यह मशीन के स्थिर रूप से चलने और उत्पाद की गुणवत्ता के लिए महत्वपूर्ण है।

स्क्रूइंग कैपर की विशेषता इस प्रकार है:

1) स्क्रूइंग कैपिंग हेड (मुख्य भाग जो कैपिंग गुणवत्ता सुनिश्चित कर सकते हैं), विशेषज्ञ ने चुंबकीय स्टील के डिजाइन में सुधार किया है, यह सुधार कैपिंग की दोष दर को पारंपरिक चरित्र की तुलना में बेहतर ढंग से कम कर सकता है और स्क्रूइंग कैपिंग हेड के टॉर्क को सेट और समायोजित करना आसान है।

2) स्क्रूइंग कैपिंग हेड डुअल-पर्पस डिजाइन है; यह फ्लैट कैप और स्पोर्ट कैप दोनों के लिए उपयुक्त है।

3) कैप-फॉलिंग गाइड में रिवर्स कैप को बाहर निकालने और रिवर्स कैप को पास होने से रोकने वाला उपकरण स्थापित है। कैप लोडिंग सिस्टम से गुजरता है।

4) कैप-फॉलिंग गाइड पर फोटोइलेक्ट्रिक स्विच का एक समूह स्थापित है। जब गाइड पर कोई कैप नहीं होता है तो मशीन बंद हो जाएगी।

5) स्क्रूइंग कैपर पर एक बोतल इनलेट डिटेक्शन स्विच स्थापित है।

6) कैप-फॉलिंग गाइड और पोकिंग कैप प्लेट के बीच के जोड़ में एक कैप-लॉक सिलेंडर है। यह महसूस करता है कि कोई फीडिंग नहीं, कोई कैप नहीं।

8) विभिन्न बोतल की ऊंचाई के लिए अनुकूलित करने के लिए रोटरी भागों की ऊंचाई को समायोजित करके

9) स्क्रूइंग कैपर की प्रेरणा फ्रेमवर्क में संचालित सिस्टम से प्राप्त होती है और गियर द्वारा पारित होती है।

10) स्क्रूइंग कैपर के मुख्य भागों को डिजिटल-कंट्रोल प्रोसेसिंग सेंटर द्वारा संसाधित किया जाता है

इलेक्ट्रिकल उपकरण:

ट्रांसड्यूसर

मुख्य मोटर
