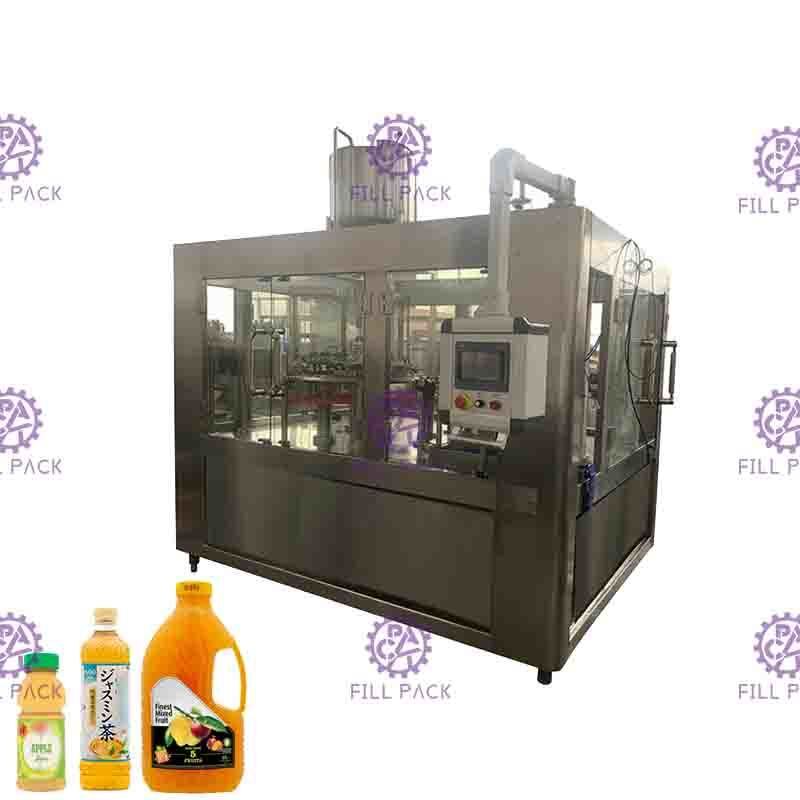

5000BPH मोनोब्लॉक ऑटोमैटिक हॉट फिलिंग मशीन प्लास्टिक बोतल फ्रूट ऑरेंज जूस फिलिंग और कैपिंग मशीन उपकरण

CGF18-18-6 स्वचालित 5000BPH मोनोब्लॉक 3 इन 1 प्लास्टिक बोतल फल संतराजूस बॉटल फिलिंग और सीलिंग मशीन फैक्ट्री

85°C से ऊपर हॉट फिलिंग का उद्देश्य एंटीसेप्टिक वाले जूस के लिए है। हम स्टेरलाइज्ड बोतलों में पाश्चराइज्ड जूस भरते हैं, यह जूस के प्राकृतिक स्वाद को बनाए रखने के लिए अधिक गारंटी देगा।फिलिंग से कैपिंग तक, बोतलों और कैपों को क्लास 100 एसेप्टिक रूम में रखा जाना चाहिए।

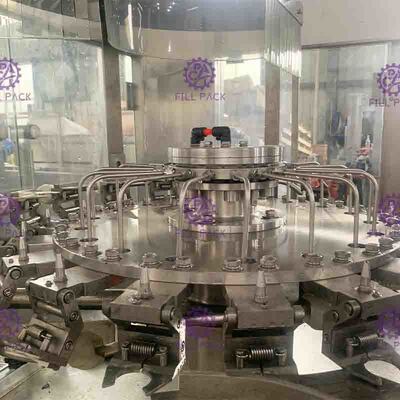

रिंसिंग पार्ट

1. नीचे के फ्रेमवर्क को छोड़कर, ट्रांसमिशन पार्ट्स और कुछ ऐसे पार्ट्स जो विशेष सामग्री से बने होने चाहिए। अन्य स्पेयर पार्ट्स स्टेनलेस स्टील 304 से बने हैं।

2. रोलर बेयरिंग स्टेनलेस स्टील से बनी है, सीलिंग रिंग EPDM सामग्री से बनी है, और प्लास्टिक UMPE से बना है।

3. ग्रिपर स्टेनलेस स्टील से बना है, वह स्थान जहाँ बॉटलनेक को पकड़ा जाता है, वह भी स्टेनलेस स्टील से बना है, पारंपरिक रबर ग्रिपर की तुलना में, यह बहुत अधिक स्वच्छ, टिकाऊ है, और इसमें कोई जल्दी खराब होने वाले पार्ट्स नहीं हैं, बॉटलनेक के स्क्रू पार्ट्स रबर ग्रिपर से दूषित होने से बच सकते हैं।

4. ग्रिपर उच्च-कुशल स्प्रे नोजल से सुसज्जित है, यह बोतल की इनवॉल की किसी भी स्थिति में विकसित हो सकता है, और रिंसिंग पानी बचा सकता है। स्प्रे नोजल के ऊपर एक कवर है जो पानी को छलकने से रोक सकता है; और नोजल के नीचे नियामक रीसायकल स्लॉट और रीसायकल पाइप हैं।

5. रिंसिंग समय 4 सेकंड के लिए गारंटीकृत किया जा सकता है।

6. विभिन्न बोतल की ऊंचाई के अनुकूल होने के लिए रोटरी पार्ट्स की ऊंचाई को समायोजित करके

7. प्रेरणा गियर द्वारा पारित फ्रेमवर्क में संचालित सिस्टम से प्राप्त होती है।

8. रिंसिंग पानी की आपूर्ति सोलनॉइड वाल्व द्वारा नियंत्रित होती है।

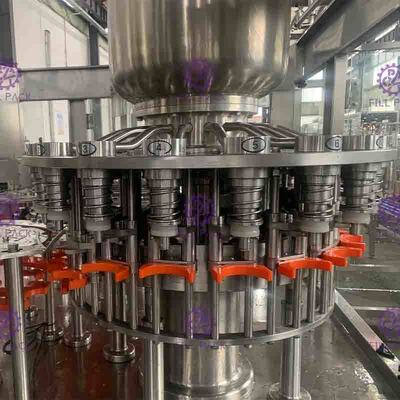

फिलिंग पार्ट

1) यह फिलर विदेश से पेश की गई उन्नत तकनीक को पचाने और अवशोषित करने के आधार पर विकसित किया गया है और यह अंतरराष्ट्रीय उन्नत स्तर पर है। इसका मुख्य रूप से गर्म तापमान वाले पेय भरने के लिए उपयोग किया जाता है। यह निर्माण में उन्नत है, प्रदर्शन में स्थिर है, संचालन में सुरक्षित है, रखरखाव में आसान है, उत्पादन क्षमता में उच्च है, और गति को अनंत रूप से विनियमित किया जा सकता है। फिलर छोटे और मध्यम आकार के पेय कारखानों के लिए आदर्श विकल्प है।

2) कन्वेयर द्वारा बोतलों को फिलर में ले जाया जाएगा, डाया प्लेट प्रत्येक बोतल को होल्डिंग क्लैप द्वारा पकड़े जाने के लिए घुमाएगी, मोटर की संचालित ऊर्जा के साथ, होल्डिंग क्लैप मुख्य अक्ष के रूप में ऊपर और नीचे जाएंगे, जब क्लैप बोतल को पकड़ेगा, तो यह बोतल के मुंह को फिलिंग हेड से कसकर दबाने के लिए ऊपर जाएगा, उसी समय, फिलिंग वैल्यू खुलेगी और भरना शुरू हो जाएगा, जब बोतल का मुंह फिलिंग हेड से हट जाएगा, तो फिलिंग बंद हो जाएगी।

3) पूरी मशीन SUS304 से बनी है। फिलिंग हेड स्प्रिंग टाइप है जिसमें कोई डेड एंगल नहीं है, कोई टपकता नहीं है। सफाई और रखरखाव में आसान। होल्डिंग क्लैप मॉडल समान बॉटल नेक वाली सभी बोतलों के लिए उपयुक्त है, बोतल के आकार और मात्रा को बदलना आसान है। फिलिंग वाल्व CIP रिंसिंग कप के साथ सेट है;

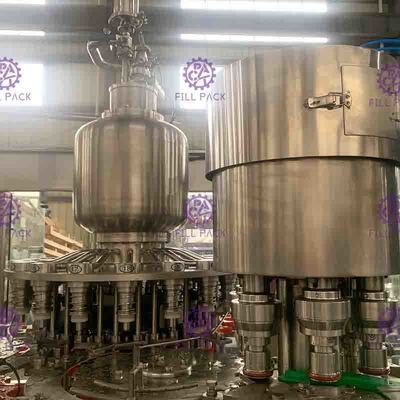

कैपिंग पार्ट

यह यूनिट 3 इन 1 मशीन की उच्चतम सटीकता है, यह मशीन को स्थिर रूप से चलाने और उत्पाद की गुणवत्ता के लिए महत्वपूर्ण है।

1) फ्रांस "ZALKIN" नामक सबसे उन्नत कैप सीलिंग तकनीक का परिचय। इलेक्ट्रोमैकेनिक्स और मैकेनिकल इंजीनियरिंग के शंघाई कम्युनिकेशंस यूनिवर्सिटी के संस्थान के विशेषज्ञ की मदद से, हमने सफलतापूर्वक डिजाइन किया। उदाहरण के लिए: I) स्क्रूइंग कैपिंग हेड कैम (मुख्य पार्ट्स जो मशीन को स्थिर रूप से चलाने की गारंटी दे सकते हैं), जबकि "ZALKIN" तकनीक को अपनाते हुए, विशेषज्ञ ने डायनामिक्स और किनेमेटिक्स पर ध्यान केंद्रित करते हुए मशीन की प्रामाणिकता और स्थिरता में सुधार किया है। II) स्क्रूइंग कैपिंग हेड (मुख्य पार्ट्स जो कैपिंग गुणवत्ता की गारंटी दे सकते हैं)

2) स्क्रूइंग कैपिंग हेड डुअल-पर्पस डिज़ाइन है; यह फ्लैट कैप और स्पोर्ट कैप दोनों के लिए उपयुक्त है।

3) कैप-फॉलिंग गाइड में रिवर्स कैप को बाहर निकालने और रिवर्स कैप को पास होने से रोकने वाला उपकरण स्थापित है।

4) कैप-फॉलिंग गाइड पर फोटोइलेक्ट्रिक स्विच का एक समूह स्थापित है। गाइड पर कोई कैप न होने पर मशीन रुक जाएगी।

5) स्क्रूइंग कैपर पर एक बॉटल इनलेट डिटेक्ट स्विच स्थापित है।

6) बॉटलनेक स्क्रू पार्ट्स में आराम करने वाले उत्पाद को धोने के लिए ट्रांज़िशन पोकिंग व्हील और फिलिंग पार्ट्स के बीच एसेप्टिक नोजल हैं।

7) कैप-फॉलिंग गाइड और पोकिंग कैप प्लेट के बीच के जोड़ में एक कैप-लॉक सिलेंडर है। यह महसूस करता है कि कोई फीडिंग नहीं है तो कोई कैप नहीं है।

8) विभिन्न बोतल की ऊंचाई के अनुकूल होने के लिए रोटरी पार्ट्स की ऊंचाई को समायोजित करके

9) स्क्रूइंग कैपर की प्रेरणा फ्रेमवर्क में संचालित सिस्टम से प्राप्त होती है और गियर द्वारा पारित होती है।

10) स्क्रूइंग कैपर के मुख्य पार्ट्स डिजिटल-कंट्रोल प्रोसेसिंग सेंटर द्वारा संसाधित किए जाते हैं

इलेक्ट्रिकल उपकरण:

पैरामीटर
