स्वचालित रस फलों का गूदा भरने वाली कैपिंग मशीन 3 इन 1 मोनोब्लॉक ग्रेन्युल पेय
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | झांगजियागांग, चीन |
| ब्रांड नाम: | FILLPACK |
| प्रमाणन: | CE/ISO9001 |
| मॉडल संख्या: | केएलसीजीएफ14-12-5/केएलसीजीएफ18-18-6/केएलसीजीएफ24-24-8/केएलसीजीएफ32-32-10 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | 19000USD-40000USD |
| पैकेजिंग विवरण: | लकड़ी का केस |
| प्रसव के समय: | जमा करने के बाद 25 कार्य दिवस |
| भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, |
| आपूर्ति की क्षमता: | प्रति माह 20 सेट |
|
विस्तार जानकारी |
|||
| मशीनरी क्षमता: | 3000-13000बीपीएच | वाशिंग स्टेशन: | 12/18/24/32 |
|---|---|---|---|
| बोतल का आकार: | 250-1500 एमएल | पानी की खपत: | 600 किग्रा/घंटा |
| वायुदाब: | 0.8 एमपीए | फिलिंग सामग्री: | दाने का रस, फलों के गूदे का रस |
| आयाम(एल*डब्ल्यू*एच): | 2800 * 2150 * 2200 मिमी | वज़न: | 4500 किग्रा |
| प्रमुखता देना: | जूस फ्रूट पल्प फिलिंग कैपिंग मशीन,स्वचालित जूस पल्प फिलिंग मशीन,13000BPH जूस पल्प फिलिंग मशीन |
||
उत्पाद विवरण

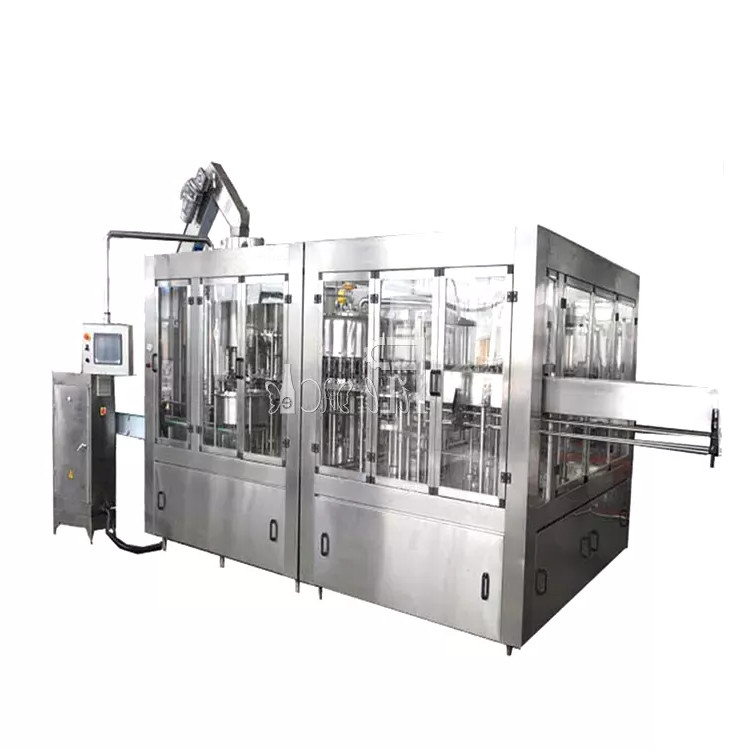

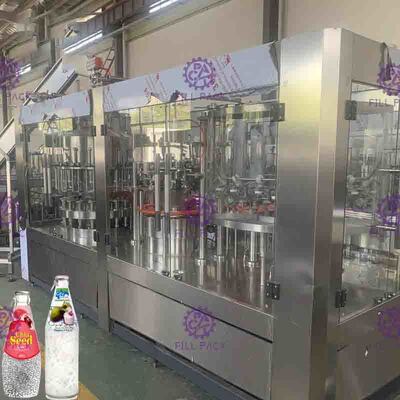

ऑटोमैटिक 3 इन 1 मोनोब्लॉक ग्रेन्यूल जूस फलों का दाल भरने और कैपिंग मशीन पेय भरने और बोतलबंद करने की संयंत्र
इस उपकरण का उपयोग दानेदार रस पेय बनाने के लिए किया जाता है। सफाई, दानेदार रस भरने और कैपिंग एक मशीन में एकीकृत हैं।डिजाइन में जापान और जर्मनी की सबसे उन्नत तकनीक का प्रयोग किया गया है।. बोतल धोने की प्रक्रिया में स्प्रिंग क्रैम्प का उपयोग किया जाता है। खाली बोतलों को कन्वेयर रेल के साथ 180 ~ पर घुमाया जा सकता है। गुरुत्वाकर्षण निश्चित तरल सतह भरने का उपयोग किया जाता है। भरना तेज है,भरने की मात्रा को ठीक से नियंत्रित किया जाता है और टपकने और रिसाव से बचा जाता हैस्प्रिंग प्रकार के तरल लीवर द्वारा भरने से भरने वाले वाल्व को नियंत्रित करना, कोई टपकना नहीं। तरल लीवर को नियंत्रित करना आसान है। सभी निर्माण SUS304 से बने हैं, भरने वाले वाल्व के अंदर कोई मृत कोने नहीं हैं।चुंबकीय टोक़ पेंच कैपिंग के लिए प्रयोग किया जाता है. स्क्रू कैपिंग की शक्ति को बिना कदम के समायोजित किया जा सकता है। स्क्रू कैपिंग की शक्ति को भी तय किया जा सकता है, और कैप्स क्षतिग्रस्त नहीं होंगे, कैपिंग विश्वसनीय है।पूरी मशीन मानव-मशीन इंटरफ़ेस के रूप में टच स्क्रीन के साथ पीएलसी द्वारा नियंत्रित किया जाता हैभंडारण टैंक में पेय की मात्रा को स्वचालित रूप से नियंत्रित किया जा सकता है। जब बोतल नहीं होती है तो भरना और कैपिंग स्वचालित रूप से बंद हो जाएगा।जब बोतलें गलत तरीके से संकुचित हों या जब ढक्कन उपलब्ध न हों, मशीन को स्वचालित रूप से रोक दिया जा सकता है। आवृत्ति परिवर्तन तकनीक का उपयोग ऑपरेशन की गति को नींद से समायोजित करने के लिए किया जाता है।उत्पादन क्षमता को डिजिटल रूप से प्रदर्शित किया जा सकता है और आसानी से समायोजित किया जा सकता है.

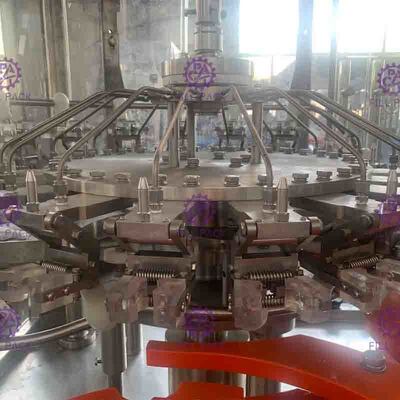

धोने का भाग
1) डाउन फ्रेम, ट्रांसमिशन पार्ट्स और कुछ पार्ट्स को छोड़कर जो विशेष सामग्री से बने होने चाहिए। अन्य स्पेयर पार्ट्स स्टेनलेस स्टील 304 से बने होते हैं।
2)रोलर असर स्टेनलेस स्टील से बना है, सीलिंग रिंग ईपीडीएम सामग्री से बना है, और प्लास्टिक यूएमपीई से बना है।
3)ग्रिपर स्टेनलेस स्टील से बना है, स्थिति जहां पकड़ की बोतल की गर्दन भी स्टेनलेस स्टील से बना है, पारंपरिक रबर ग्रिपर की तुलना में, यह बहुत स्वच्छता, टिकाऊ है,और कोई तेजी से पहनने वाले भागों, फ्लास्कलॉक के स्क्रू पार्ट्स रबर ग्रिपर से प्रदूषित होने से बच सकते हैं।
4)उच्च दक्षता वाले स्प्रे नोजल से लैस ग्रिपर, यह बोतल की आंतरिक दीवार की किसी भी स्थिति में विकसित हो सकता है, और कुल्ला पानी बचा सकता है।छिड़काव नोजल के ऊपर एक कवर है जो पानी के बहने को रोक सकता है; और नोजल के नीचे रेगुलेटरी रीसायकल स्लॉट और रीसायकल पाइप हैं।
6)बॉटल की अलग-अलग ऊंचाई के लिए घुमावदार भागों की ऊंचाई को समायोजित करके।
7)प्रेरणा गियर द्वारा पारित फ्रेम में संचालित प्रणाली से प्राप्त होती है।
8)धुलाई के पानी की आपूर्ति सोलेनोइड वाल्व द्वारा नियंत्रित की जाती है।

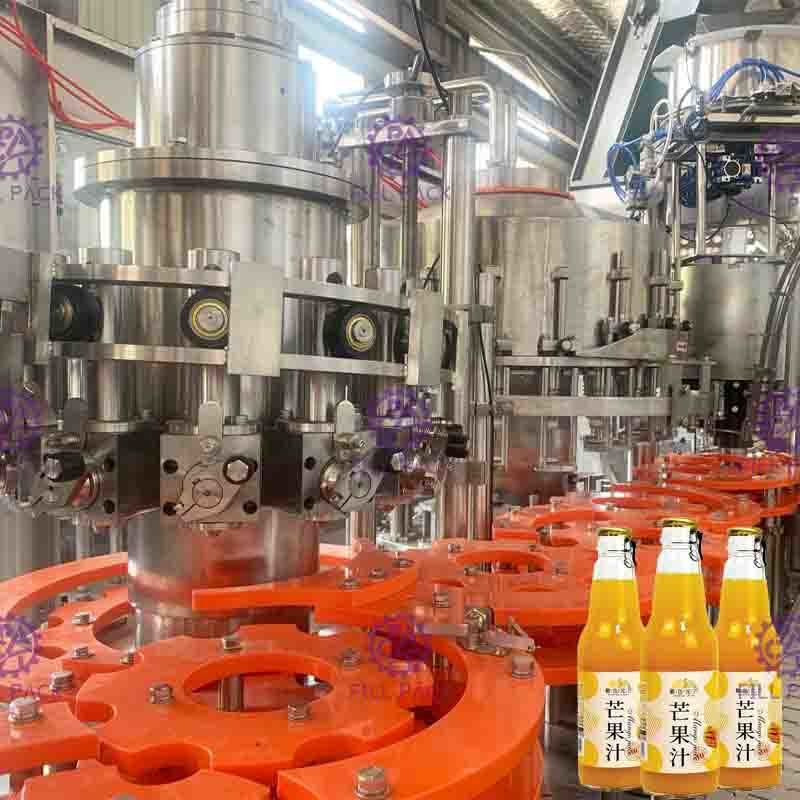

दानेदार रस भरने वाला भाग
प्रत्येक बोतल में औसत भरने सुनिश्चित करने के लिए भरने के टैंक के शीर्ष पर एक हलचल मोटर है।तो हलचल मोटर लगातार हलचल की जरूरत हैसामग्री को हिलाए जाने के बाद, निलंबन एजेंट की क्रिया के तहत कण समान होते हैं।
1) जर्मनी ने जंग रोधी गैर रखरखाव असर अपनाया जो पर्यावरण के लिए भरने के प्रदूषण को कम कर सकता है।
2) घुमावदार प्लेट SUS AISI304 से बना है, बड़े सपाट दांत वाले असर।
3) दबाव यांत्रिक वाल्व तेजी से भरने की गति के साथ उन्नत विदेशी डिजाइन पेश किया जाता है, कोई स्वच्छता कोने जेब, कुछ सील भागों, और सटीक तरल स्तर नियंत्रण है।
वाल्व 304 स्टेनलेस स्टील से बना है।
4) भरने की प्रणाली में सीआईपी परिसंचरण प्रणाली सफाई पाइपलाइन हैः टैंक की पूरी सफाई के बाद नाली। यह प्रणाली तरल पाइप, तरल टैंक और भरने वाले वाल्व आदि को प्रभावी ढंग से साफ कर सकती है।
5) भरने वाला वाल्व खुलता है और भरना शुरू करता है जब यह नीचे की ओर बढ़ता है और बोतल के गले को छूता है, भरने वाला वाल्व ऊपर की ओर बढ़ता है और भरने के बाद बोतल के गले को छोड़ देता है।
6) तरल पदार्थ आपूर्ति स्वचालित रूप से तरल पदार्थ टैंक को नियंत्रित करने के लिए स्वचालित वायवीय वाल्व चुंबकीय तरल स्तर स्विच को अपनाती है।
7)फिलर की प्रेरणा फ्रेम में ड्राइव सिस्टम से प्राप्त होती है और गियर द्वारा पारित की जाती है।
8)धड़ में दृष्टि पोर्ट हैं, आप भरने की सामग्री देख सकते हैं।

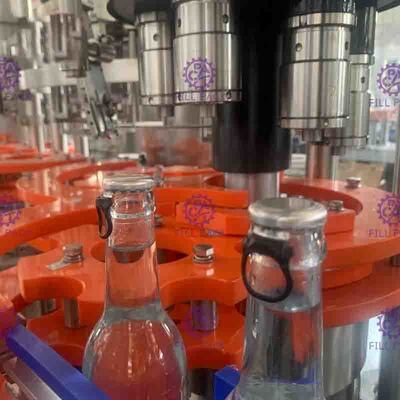

ढक्कन भाग
यह इकाई 3 में 1 मशीन की उच्चतम सटीकता है, यह मशीन के स्थिर चलने और उत्पाद की गुणवत्ता के लिए महत्वपूर्ण है।
1) घुमावदार कैपिंग सिर (मुख्य भाग जो कैपिंग गुणवत्ता सुनिश्चित कर सकते हैं), विशेषज्ञ चुंबकीय स्टील के डिजाइन में सुधार,इस सुधार को बेहतर कैपिंग की दोषपूर्ण दर को कम कर सकते हैं और पारंपरिक चरित्र आसान सेट करने और घुमावदार कैपिंग सिर के टोक़ को समायोजित करने के लिए.
2) स्क्रू कैपिंग हेड दो-उद्देश्यीय डिजाइन है; यह फ्लैट कैप और स्पोर्ट कैप के लिए उपयुक्त है।
3) वह यंत्र जो पीछे के ढक्कन को निकाल सकता है और पीछे के ढक्कन के गुजरने को रोक सकता है, ढक्कन गिरने वाले मार्गदर्शक में स्थिर है। ढक्कन लोडिंग प्रणाली द्वारा गुजरना।
4) फोटोइलेक्ट्रिक स्विचों का एक समूह कैप-ड्रॉप गाइड पर सेट किया जाता है। गाइड पर कोई कैप नहीं होने पर मशीन रुक जाएगी।
5) बोतल के इनलेट का पता लगाने वाला स्विच स्क्रू कैपर पर लगाया जाता है।
6) टोपी गिरने के गाइड और टोपी की चाबी के बीच संयुक्त में एक ढक्कन-लॉक सिलेंडर है। यह महसूस करता है कि कोई खिला कोई टोपी नहीं।
7) विभिन्न बोतलों की ऊंचाई के अनुकूल घूर्णी भागों की ऊंचाई को समायोजित करके।
8) स्क्रू कैपर की प्रेरणा फ्रेम में ड्राइव सिस्टम से प्राप्त होती है और गियर द्वारा पारित की जाती है।
9) स्क्रू कैपर के मुख्य भागों को डिजिटल-नियंत्रण प्रसंस्करण केंद्र द्वारा संसाधित किया जाता है।
|
मॉडल
|
KLCGF14-12-5
|
KLCGF18-18-6
|
KLCGF24-24-8
|
KLCGF32-32-10
|
|
क्षमता (बी/एच)
|
3000
|
5000-6000
|
8000-10000
|
12000-13000
|
|
बोतल का आकार
|
250-1500 मिलीलीटर
|
250-1500 मिलीलीटर
|
250-1500 मिलीलीटर
|
250-1500 मिलीलीटर
|
|
भरने की सीमा
|
500-1500 मिलीलीटर
|
500-1500 मिलीलीटर
|
500-1500 मिलीलीटर
|
500-1500 मिलीलीटर
|
|
पानी का दबाव
|
0.2MPA
|
0.2MPA
|
0.2MPA
|
0.2MPA
|
|
पानी की खपत ((kg/h)
|
600
|
700
|
900
|
900
|
|
धोने का स्टेशन
|
14
|
18
|
24
|
24
|
|
भरने की सटीकता
|
±2 मिमी
|
±2 मिमी
|
±2 मिमी
|
±2 मिमी
|
|
वायु दबाव
|
0.6पीएमए
|
0.6पीएमए
|
0.5Mpa
|
0.8Mpa
|
|
वायु खपत
|
0.6m3/मिनट
|
0.6m3/मिनट
|
0.65m3/मिनट
|
0.65m3/मिनट
|
|
शक्ति ((kw)
|
4.5
|
5.5
|
6.5
|
8
|
|
वजन ((किलो)
|
3000
|
3800
|
4500
|
5800
|
|
आयाम ((L*W*H)
|
2200*1600*2200 मिमी
|
2400*1900*2200 मिमी
|
2800*2150*2200 मिमी
|
3800*2850*2200 मिमी
|
|
ट्रांसड्यूसर
|
मित्सुबिशी
|
|
टच स्क्रीन
|
सीमेंस-जर्मनी
|
|
पीएलसी
|
सीमेंस-जर्मनी
|
|
स्थिर वोल्टेज आपूर्ति
|
मिंगवेई-ताइवान
|
|
संपर्ककर्ता
|
श्नाइडर
|
|
दृष्टिकोण स्विच
|
ऑटोनिक्स
|
|
वायु स्विच
|
श्नाइडर
|
आवेदनः
