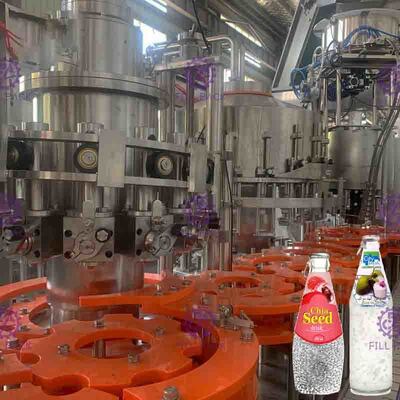

पुल रिंग कैप के साथ स्वचालित 3 इन 1 पल्प ग्रेन्युल ऑरेंज जूस बेवरेज फिलिंग उपकरण

पुल रिंग कैप के साथ स्वचालित 3 इन 1 पल्प ग्रैन्यूल ऑरेंज जूस बेवरेज फिलिंग मशीन प्लांट उपकरण

सामान्य:

इस मशीन का उपयोग प्लास्टिक की बोतलों के लिए दानेदार जूस के उत्पादन हेतु किया जाता है। इसमें अलग से पार्टिकल फिलर है, जो दानेदार पल्प या कणों को भर सकता है। यह मशीन रिंसर, जूस फिलर, ग्रैन्यूल फिलर और कैपर को एक ही यूनिट में संयोजित करती है, जो दानेदार जूस, डेयरी पेय, चाय पेय, फ्लेवर्ड पेय और अन्य गैर-कार्बोनेटेड पेय पदार्थों के उत्पादन के लिए उपयुक्त है। वॉशिंग, फिलिंग, कैपिंग मशीन उच्च सटीकता और गति के साथ जूस भरने में सक्षम है। यह बॉटल-नेक ब्लॉक तकनीक को अपनाती है, जो न केवल बोतल की गर्दन पर होने वाले द्वितीयक प्रदूषण से बचाती है, बल्कि एक ही उपकरण में विभिन्न विनिर्देशों की बोतलों को भरने की सुविधा भी देती है, जिससे इस उपकरण की बहुमुखी उपयोगिता में काफी सुधार हुआ है। मुख्य-फ्रेम मशीन फ़्रीक्वेंसी कंट्रोलिंग इलेक्ट्रिक मोटर को अपनाती है, जिससे उत्पादन क्षमता के दायरे में गति को समायोजित करना बहुत सुविधाजनक होता है।

कार्य सिद्धांत:

खाली बोतलों को कन्वेयिंग रेल के साथ 180° तक घुमाया जा सकता है। गंदगी को बाहर निकालने के लिए बोतलों के अंदर रिंसिंग पानी इंजेक्ट किया जाएगा, जिससे बोतल धुलाई की दक्षता उच्च होती है। फिलिंग तीव्र होती है, भरी जाने वाली मात्रा को सटीक रूप से नियंत्रित किया जाता है तथा टपकने और रिसाव से बचा जाता है। स्प्रिंग प्रकार के लिक्विड लेवल कंट्रोलिंग फिलिंग वाल्व द्वारा फिलिंग की जाती है, कोई टपकन नहीं होती। लिक्विड लेवल को नियंत्रित करना आसान है। संपूर्ण निर्माण SUS304 से बना है, फिलिंग वाल्व के अंदर कोई डेड कॉर्नर नहीं है। स्क्रू कैपिंग के लिए चुंबकीय टॉर्क का उपयोग किया जाता है। स्क्रू कैपिंग की शक्ति को स्टेपलेस रूप से समायोजित किया जा सकता है। स्क्रू कैपिंग की शक्ति को स्थिर भी किया जा सकता है, जिससे कैप्स क्षतिग्रस्त नहीं होंगी और कैपिंग विश्वसनीय बनी रहती है। पूरी मशीन को मानव-मशीन इंटरफेस (HMI) के रूप में टच-स्क्रीन के साथ पीएलसी (PLC) द्वारा नियंत्रित किया जाता है। स्टोरेज टैंक में पेय की मात्रा को स्वचालित रूप से नियंत्रित किया जा सकता है। बोतल न होने पर फिलिंग और कैपिंग स्वचालित रूप से रुक जाएगी। जब बोतलें गलत तरीके से फंसी हों या जब कैप उपलब्ध न हों, तो मशीन स्वचालित रूप से रुक सकती है। परिचालन गति को सुचारू रूप से समायोजित करने के लिए फ़्रीक्वेंसी चेंजिंग तकनीक का उपयोग किया जाता है। उत्पादन क्षमता को डिजिटल रूप से प्रदर्शित किया जा सकता है और इसे आसानी से समायोजित किया जा सकता है।

वॉशिंग भाग:

1. निचले ढांचे, ट्रांसमिशन भागों और विशेष सामग्रियों से बने कुछ हिस्सों को छोड़कर, अन्य सभी भाग स्टेनलेस स्टील 304 से बने हैं।
2. रोलर बेयरिंग स्टेनलेस स्टील से बनी है, सीलिंग रिंग EPDM सामग्री से बनी है, और प्लास्टिक UMPE से बना है।
3. ग्रिपर स्टेनलेस स्टील से बना है, बोतल की गर्दन को पकड़ने वाला हिस्सा खाद्य मानक रबर से बना है;
4. ग्रिपर उच्च-दक्षता वाले स्प्रे नोजल से सुसज्जित है, यह बोतल की भीतरी दीवार के किसी भी हिस्से तक पहुंच सकता है, और धोने के पानी की बचत कर सकता है। स्प्रे नोजल के ऊपर एक कवर होता है जो पानी के छलकने को रोक सकता है; और नोजल के नीचे विनियामक रीसायकल स्लॉट और रीसायकल पाइप होते हैं।
5. रिंसिंग समय 4 सेकंड के लिए सुनिश्चित किया जा सकता है।
6. विभिन्न बोतल ऊंचाइयों के अनुकूल होने के लिए रोटरी भागों की ऊंचाई को समायोजित करके।
7. गति फ्रेमवर्क में स्थित चालित प्रणाली से गियर के माध्यम से संचालित होती है।
8. रिंसिंग पानी की आपूर्ति सोलेनॉइड वाल्व द्वारा नियंत्रित होती है।
9. बोतल क्लैंप पर लगा उच्च दक्षता वाला एटमाइजिंग स्प्रे नोजल बोतल की भीतरी दीवार के किसी भी हिस्से को साफ करने में सक्षम है, और रिंसिंग पानी की भी बचत करता है।
10. रिंसर मशीन फ्रेम के अंदर स्थित ड्राइविंग सिस्टम द्वारा गियर ट्रांसमिशन के माध्यम से संचालित होता है।
11. कांच की बोतलों के स्थिर उत्क्रमण को सुनिश्चित करने के लिए रिंसर उच्च-शक्ति वाले स्टेनलेस स्टील स्प्रिंग-लोडेड होल्डर का उपयोग करता है। नोजल एक प्लम जैसी संरचना है जो बोतल को साफ करने के लिए साइड की दीवार और तल के हर कोने को धो सकता है।

फिलिंग भाग:

प्रत्येक बोतल में एकसमान भराई सुनिश्चित करने के लिए फिलिंग टैंक के शीर्ष पर एक आंदोलनकारी (एजिटेशन) मोटर लगी होती है। सामग्री के लिक्विड टैंक में प्रवेश करने के बाद, दानों को सस्पेंशन आवश्यकताओं को पूरा करने की आवश्यकता होती है, इसलिए स्टिरिंग मोटर द्वारा लगातार हिलाया जाना आवश्यक है। सामग्री को हिलाने के बाद, सस्पेंडिंग एजेंट की क्रिया के तहत दाने एकसमान हो जाते हैं।
1) जर्मनी निर्मित जंग-रोधी रखरखाव-मुक्त बेयरिंग को अपनाया गया है जो पर्यावरण में फिलिंग के प्रदूषण को कम कर सकती है।
2) प्रेशर मैकेनिकल वाल्व में उन्नत विदेशी डिजाइन को शामिल किया गया है, जिसमें तेज़ फिलिंग गति, कोई स्वच्छता संबंधी कोना न होना, कम सीलिंग भाग और सटीक तरल स्तर नियंत्रण शामिल हैं। संपूर्ण
वाल्व 304 स्टेनलेस स्टील से बना है।
3) फिलिंग सिस्टम में CIP सर्कुलेशन सिस्टम क्लीनिंग पाइपलाइन है: पूरा टैंक साफ होने के बाद ड्रेन करें। यह प्रणाली लिक्विड पाइप, लिक्विड टैंक और फिलिंग वाल्व आदि को प्रभावी ढंग से साफ कर सकती है।
4) फिलिंग वाल्व नीचे जाने और बोतल की गर्दन को छूने पर खुलता है और भरना शुरू करता है, तथा फिलिंग समाप्त होने पर फिलिंग वाल्व ऊपर जाता है और बोतल की गर्दन को छोड़ देता है।
5) तरल आपूर्ति लिक्विड टैंक को स्वचालित रूप से नियंत्रित करने के लिए स्वचालित न्यूमेटिक वाल्व चुंबकीय तरल-स्तर स्विच को अपनाती है।
6) फिलर की गति फ्रेमवर्क में चालित प्रणाली से प्राप्त होती है और गियर द्वारा पारित की जाती है।
7) लिक्विड टैंक में विज़न ग्लास होता है, जिससे आप फिलिंग सामग्री को देख सकते हैं।

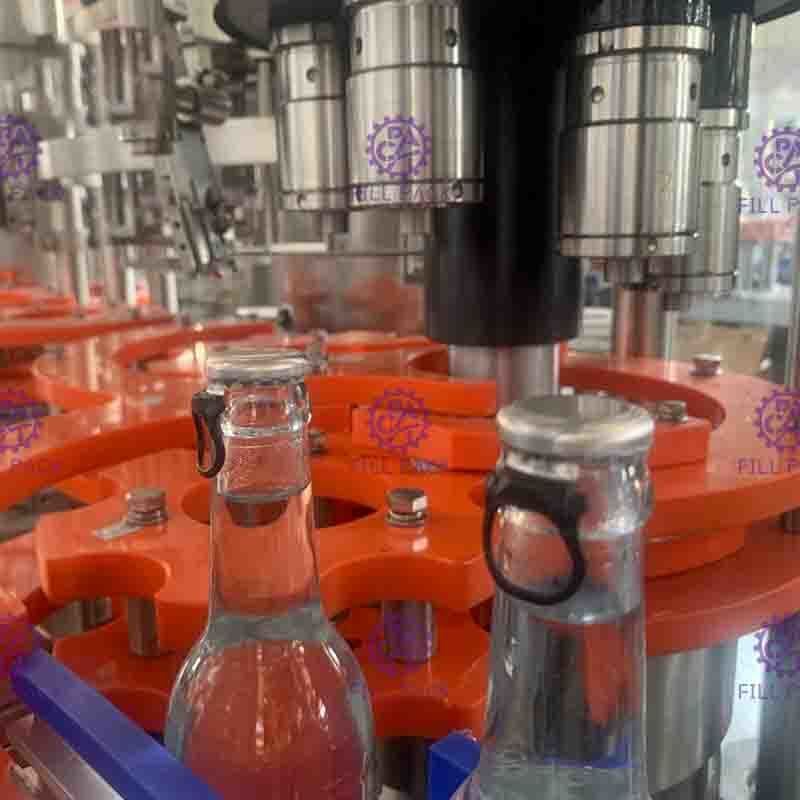

कैपिंग भाग:

1) कैप डिस्ट्रीब्यूटिंग चूट रिवर्स कैप स्टॉप और रिवर्स कैप पिक-आउट मैकेनिज्म से सुसज्जित है।
2) कैप डिस्ट्रीब्यूटिंग चूट में चूट के अंदर कैप न होने पर कैपर को रोकने के लिए फोटोसेल स्विच लगा होता है।
3) कैपर इनलेट बोतल डिटेक्शन स्विच से सुसज्जित है।
4) कैप्स की क्षति को कम करने के लिए कैप व्यवस्थित करने की सेंट्रीफ्यूगल विधि अपनाई गई है।
5) कैप एलेवेटर के ऑन-ऑफ को नियंत्रित करने के लिए एक कैप निरीक्षण प्रणाली लागू की गई है।
6) ग्लैंड के सुरक्षित और विश्वसनीय होने को सुनिश्चित करने के लिए स्टेनलेस स्टील प्लंजर और मैकेनिकल स्टिरिंग ग्लैंड। कैपर में आउट लोडिंग फ़ंक्शन होता है जो टूटी हुई बोतलों की संख्या को कम कर सकता है।
7) सही कैप लोडिंग के लिए विशेष कैप फिक्सिंग और डिस्चार्जिंग मोल्ड;
