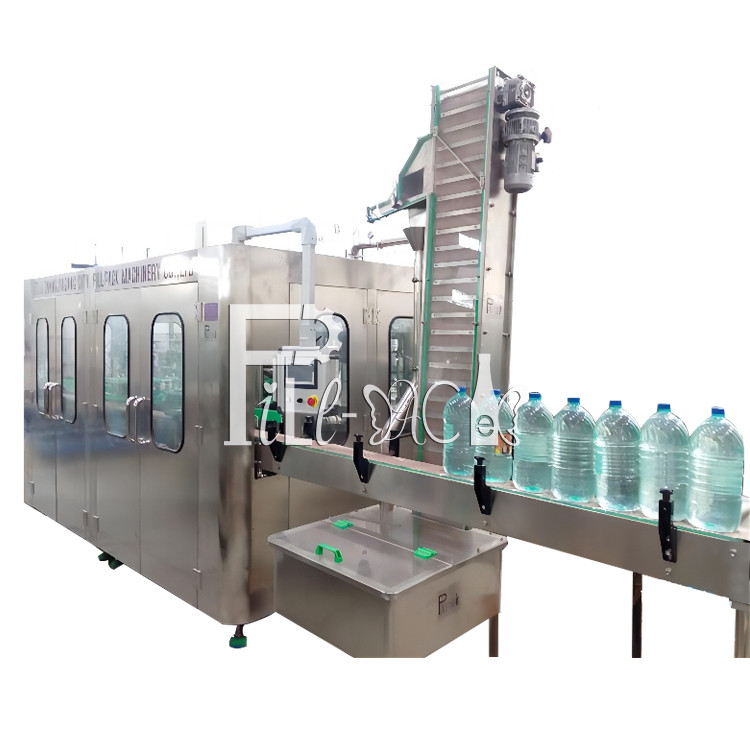

3L / 5L / 10L प्लास्टिक बोतल पानी भरने की मशीन खनिज 3 1 1500BPH में

3L / 5L / 10L मिनरल प्योर वॉटर 3 इन 1 प्लास्टिक बिग बॉटल फिलिंग मशीन इक्विपमेंट प्लांट सिस्टम बॉटलिंग लाइन

कार्य सिद्धांत:

यह उपकरण पॉलिएस्टर बोतलों में पैक किए गए गर्म रस या ठंडे पानी जैसे गैर-सोडा पेय के उत्पादन में उपयोग किया जाता है। धुलाई, भरना और कैपिंग एक मशीन में एकीकृत हैं। डिजाइन में जापान और जर्मनी की सबसे उन्नत तकनीक का उपयोग किया गया है। गुरुत्वाकर्षण निश्चित तरल सतह भरने का उपयोग किया जाता है। भरना तेज है, तरल की मात्रा को सटीक रूप से नियंत्रित किया जाता है और टपकने और रिसाव से बचा जाता है। बोतल धोने की प्रक्रिया में स्प्रिंग क्लैंप का उपयोग किया जाता है। खाली बोतलों को कन्वेयर रेल के साथ 180 डिग्री घुमाया जा सकता है। आंतरिक और बाहरी धुलाई के दो बार होते हैं, बोतल धोने की दक्षता अधिक होती है। स्प्रिंग टाइप लिक्विड लीवर कंट्रोल फिलिंग वाल्व द्वारा भरना, कोई टपकना नहीं। लिक्विड लीवर को नियंत्रित करना आसान है। SUS304 से बनी सभी संरचनाएं, फिलिंग वाल्व के अंदर कोई डेड कॉर्नर नहीं है। स्क्रू कैपिंग के लिए मैग्नेटिक टॉर्क का उपयोग किया जाता है। स्क्रू कैपिंग की शक्ति को बिना स्टेप्स के समायोजित किया जा सकता है। स्क्रू कैपिंग की शक्ति को भी ठीक किया जा सकता है, और कैप क्षतिग्रस्त नहीं होंगे, कैपिंग विश्वसनीय है। हॉट जूस फिलिंग के दौरान हॉट फिलिंग तापमान बनाए रखने के लिए पूरे सिस्टम में इलेक्ट्रिकल हीटिंग कोल्ड-हीट टैंक संलग्न है। और यह कोल्ड वाटर फिलिंग के लिए आसान इलेक्ट्रिकल ब्रेक डाउन द्वारा हीटिंग को रोकने के लिए भी हो सकता है। इसे काम करने के लिए अतिरिक्त स्टीम सिस्टम की आवश्यकता नहीं है। पूरी मशीन को टच-स्क्रीन के साथ पीएलसी द्वारा नियंत्रित किया जाता है जो मानव-मशीन इंटरफ़ेस के रूप में कार्य करता है। स्टोरेज टैंक में पेय की मात्रा को स्वचालित रूप से नियंत्रित किया जा सकता है। जब कोई बोतल नहीं होती है तो भरना और कैपिंग स्वचालित रूप से बंद हो जाएगी। जब बोतलें गलत तरीके से क्लैंप की जाती हैं या जब कैप उपलब्ध नहीं होते हैं, तो मशीन स्वचालित रूप से बंद हो सकती है। ऑपरेशन की गति को लगातार समायोजित करने के लिए फ्रीक्वेंसी चेंजिंग तकनीक का उपयोग किया जाता है। उत्पादन क्षमता को डिजिटल रूप से प्रदर्शित किया जा सकता है और इसे आसानी से समायोजित किया जा सकता है।

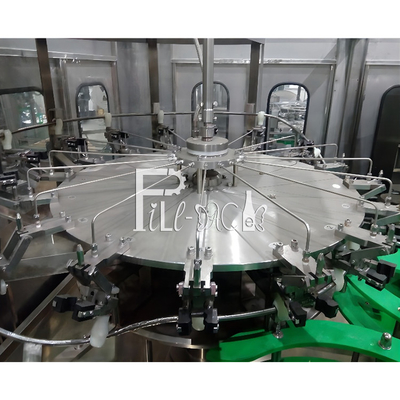

धुलाई भाग

1) नीचे के फ्रेम को छोड़कर, ट्रांसमिशन पार्ट्स और कुछ ऐसे पार्ट्स जो विशेष सामग्री से बने होने चाहिए। अन्य स्पेयर पार्ट्स स्टेनलेस स्टील 304 से बने हैं।

2) रोलर बेयरिंग स्टेनलेस स्टील से बनी है, सीलिंग रिंग EPDM सामग्री से बनी है, और प्लास्टिक UMPE से बना है।

3) ग्रिपर स्टेनलेस स्टील से बना है, वह स्थान जहाँ बॉटलनेक को पकड़ा जाता है वह भी स्टेनलेस स्टील से बना है, पारंपरिक रबर ग्रिपर की तुलना में, यह बहुत अधिक स्वच्छ, टिकाऊ है, और इसमें कोई त्वरित-घिसने वाले पार्ट्स नहीं हैं, बॉटलनेक के स्क्रू पार्ट्स रबर ग्रिपर द्वारा दूषित होने से बच सकते हैं।

4) ग्रिपर उच्च-कुशल स्प्रे नोजल से सुसज्जित है, यह बोतल की इनवाल की किसी भी स्थिति में विकसित हो सकता है, और धुलाई के पानी को बचा सकता है। स्प्रे नोजल के ऊपर एक कवर है जो पानी को छलकने से रोक सकता है; और नोजल के नीचे नियामक रीसायकल स्लॉट और रीसायकल पाइप हैं।

5) धुलाई का समय 4 सेकंड के लिए गारंटीकृत किया जा सकता है।

6) विभिन्न बोतल की ऊंचाई के अनुकूल होने के लिए रोटरी पार्ट्स की ऊंचाई को समायोजित करके।

7) प्रेरणा गियर द्वारा पारित फ्रेमवर्क में संचालित सिस्टम से प्राप्त होती है।

8) धुलाई के पानी की आपूर्ति सोलनॉइड वाल्व द्वारा नियंत्रित होती है।

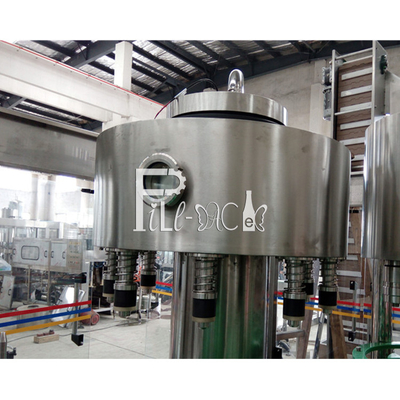

भरने का भाग

1) जर्मनी एंटी-करोशन नॉन-मेंटेनिंग बेयरिंग को अपनाया गया है जो भरने से पर्यावरण को होने वाले प्रदूषण को कम कर सकता है।
2) रोटेट प्लेट SUS AISI304, बड़े फ्लैट टूथेड बेयरिंग से बनी है।
3) प्रेशर मैकेनिकल वाल्व को उन्नत विदेशी डिजाइन पेश किया गया है जिसमें तेज भरने की गति, कोई स्वच्छ कॉर्नर पॉकेट नहीं, कुछ सीलिंग पार्ट्स और सटीक तरल स्तर नियंत्रण है। पूरा वाल्व 304 स्टेनलेस स्टील से बना है।
4) फिलिंग सिस्टम में पाइपलाइन और फिलिंग वाल्व की सफाई के लिए उपयोग किए जाने वाले नकली कप को धोने के लिए एक सीआईपी सर्कुलेशन सिस्टम है। यह सिस्टम लिक्विड पाइप, लिक्विड टैंक और फिलिंग वाल्व आदि को प्रभावी ढंग से साफ कर सकता है।
5) इस फिलिंग सिस्टम में एक स्वचालित तापमान नियंत्रण प्रणाली है।
6) जब फिलिंग वाल्व बॉटलनेक को छूता है तो खुलता है और भरना शुरू करता है, भरने के बाद फिलिंग वाल्व ऊपर उठता है और बॉटलनेक से हट जाता है।
7) लिक्विड सप्लाई स्वचालित रूप से लिक्विड टैंक को नियंत्रित करने के लिए स्वचालित न्यूमेटिक वाल्व मैग्नेटिक लिक्विड-लेवल स्विच को अपनाती है।
8) फिलर की प्रेरणा फ्रेमवर्क में संचालित सिस्टम से प्राप्त होती है और गियर द्वारा पारित होती है।

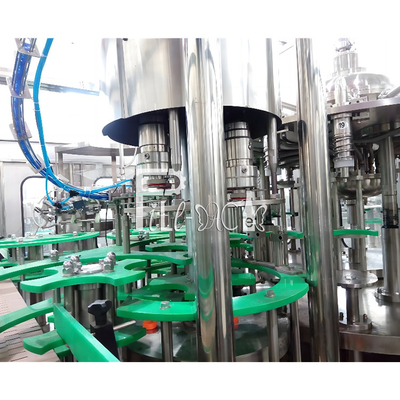

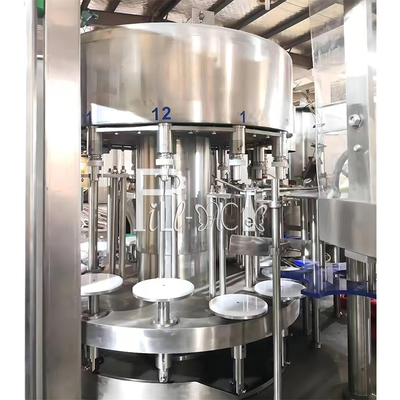

कैपिंग भाग

सिद्धांत:
यह यूनिट 3 इन 1 मशीन की उच्चतम सटीकता है, यह मशीन को स्थिर रूप से चलाने और उत्पाद की गुणवत्ता के लिए महत्वपूर्ण है।
स्क्रूइंग कैपर की विशेषताएँ इस प्रकार हैं:
1) स्क्रूइंग कैपिंग हेड (मुख्य पार्ट्स जो कैपिंग गुणवत्ता सुनिश्चित कर सकते हैं), विशेषज्ञ ने मैग्नेटिक स्टील के डिजाइन में सुधार किया है, यह सुधार पारंपरिक कैरेक्टर की तुलना में कैपिंग की दोष दर को बेहतर ढंग से कम कर सकता है और स्क्रूइंग कैपिंग हेड के टॉर्क को सेट और एडजस्ट करना आसान है।
2) स्क्रूइंग कैपिंग हेड डुअल-पर्पस डिजाइन है; यह फ्लैट कैप और स्पोर्ट कैप दोनों के लिए उपयुक्त है।
3) कैप-फॉलिंग गाइड में रिवर्स कैप को बाहर निकालने और रिवर्स कैप को पास होने से रोकने वाला उपकरण लगाया गया है। कैप लोडिंग सिस्टम से गुजरता है।
4) कैप-फॉलिंग गाइड पर फोटोइलेक्ट्रिक स्विच का एक समूह लगाया गया है। जब गाइड पर कोई कैप नहीं होता है तो मशीन बंद हो जाएगी।
5) स्क्रूइंग कैपर पर एक बॉटल इनलेट डिटेक्शन स्विच लगाया गया है।
6) कैप-फॉलिंग गाइड और पोकिंग कैप प्लेट के बीच के जोड़ में एक कैप-लॉक सिलेंडर है। यह महसूस करता है कि कोई फीडिंग नहीं, कोई कैप नहीं।
8) विभिन्न बोतल की ऊंचाई के अनुकूल होने के लिए रोटरी पार्ट्स की ऊंचाई को समायोजित करके।
9) स्क्रूइंग कैपर की प्रेरणा फ्रेमवर्क में संचालित सिस्टम से प्राप्त होती है और गियर द्वारा पारित होती है।
10) स्क्रूइंग कैपर के मुख्य पार्ट्स डिजिटल-कंट्रोल प्रोसेसिंग सेंटर द्वारा प्रोसेस किए जाते हैं।
