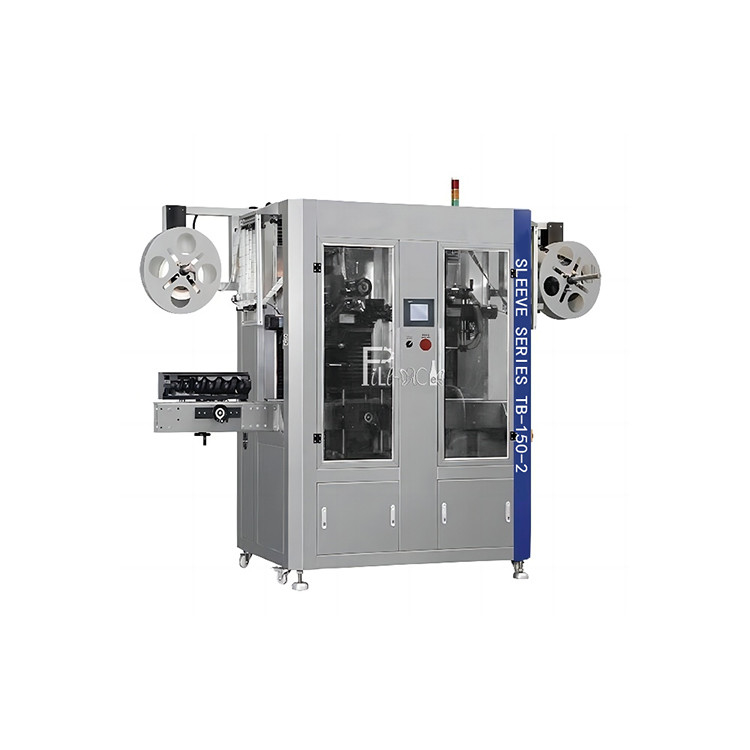

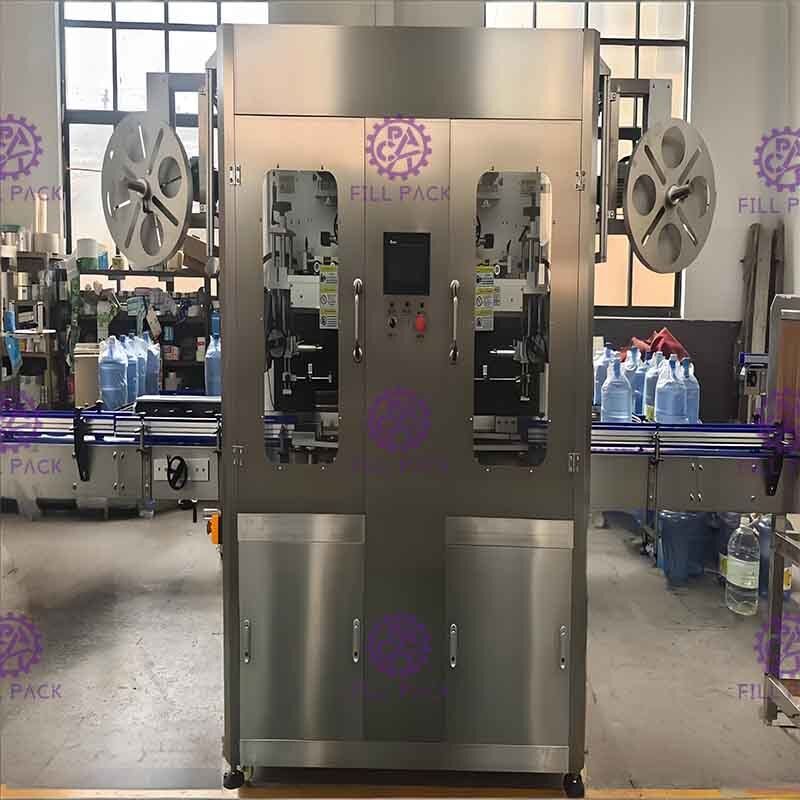

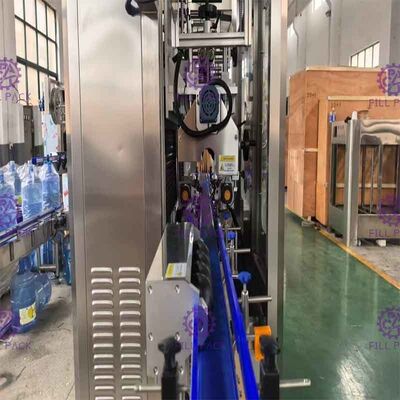

स्टीम श्रिंक के साथ बॉडी के लिए फुल ऑटोमैटिक श्रिंक स्लीव लेबलिंग मशीन डबल हेड

पूर्ण स्वचालित डबल हेड संकुचन आस्तीन लेबलिंग मशीन संयंत्र दोनों शरीर के लिए / गर्दन लेबल के लिए भाप संकुचन प्रणाली के साथ

सामान्य:
पूरी मशीन फ्रेम स्टेनलेस स्टील SUS304 से बना है। फ्रेम सरल, सुंदर, जलरोधक और जंग नहीं है। यह सफाई के लिए आसान है। विशेष काटने प्रणालीःव्हिस्ट और कन्वोल्ट तकनीक को अपनाना. लेबल काटना सपाट है, कोई burr.The लेबल स्थान सेट आस्तीन की सत्यता सुनिश्चित करता है। मॉडल समूह डिजाइन को अपनाने, मॉड्यूल नियंत्रित; सत्यता और तेजी से आस्तीन प्राप्त करें।अच्छी गुणवत्ता स्पर्श ऑपरेशन स्क्रीन के साथयह एक उच्च स्वचालित पैकिंग मशीन है. केवल एक व्यक्ति संभालता है, आसान ऑपरेशन. पैकिंग सामग्री को बदलना आसान है.मोल्ड के बदलाव को बिना किसी उपकरण के आसानी से हाथ से किया जा सकता हैफ्लैट चौड़ाई की सीमा के भीतर, विभिन्न आकारों की वस्तुओं को पैक करने के लिए इस्तेमाल किया जा सकता है, चाहे वह गोल हो या वर्ग, कांच या प्लास्टिक की बोतलों पर लागू किया जा सकता है।उच्च सुरक्षा और संचालन के लिए स्थिरता और मानव शक्ति का समय की बचत.

विनिर्देशः

1) टीबी-150-2 आस्तीन लेबलिंग मशीन निर्माताओं और आपूर्तिकर्ताओं की सख्त मांगों को पूरा करने के लिए कस्टम निर्मित है। इसका उपयोग स्टैंडअलोन या एकीकृत इन-लाइन और मिलान भरने के उपकरण की गति के साथ किया जा सकता है।

2) यह एक सीम वेल्डेड, खाद्य ग्रेड स्टेनलेस स्टील सेक्शन के फ्रेम पर बनाया गया है। यह ठोस नींव निरंतर, सटीक लेबलिंग सुनिश्चित करने के लिए आंदोलन और कंपन को न्यूनतम रखता है।

3)चीन में यूनिट कटर हेड प्लेन डिजाइन जो ¥30 मिमी ¥130 मिमी के कंटेनर पर लागू होता है। आपको इसे कभी बदलने या डिबग करने की आवश्यकता नहीं है।इसमें अद्वितीय प्रकाश स्पर्श मानव-मशीन स्क्रीन भी है, जिसका अर्थ है,ऑटो खोज मूल स्थान के साथ ही सुरक्षा और सुविधा जो अन्य सहजातीय उत्पादों से आगे है.

4)डबल सिकुड़ने लेबल फ़ीड विमान, उचित ऊंचाई जो लेबल को ठीक करने के लिए सुविधाजनक है; माइक्रो-कंप्यूटर ऑटो आंकड़ा जो प्रवर्तन और समायोजन से बचते हैं। आपको केवल इसे हल्के से दबाने की आवश्यकता है,लेबल स्वचालित रूप से पता लगाएगा और पता लगाएगा.लेबल का परिवर्तन त्वरित और सुविधाजनक है, इसके अलावा, कट स्थान बिल्कुल सटीक है.

5) नवनिर्मित कटर सर्वो मोटर जिसकी गति उच्च है, क्रिया सटीक है, कटौती क्रम में है और सिकुड़ना सुंदर है।यह डिजाइन लेबल सिंक्रनाइज़ स्थान संरचना के साथ सहयोग करने के लिए 1 मिमी के भीतर कट स्थान की सटीकता सक्षम.

नहीं.	पद		तकनीकी डेटा
1	आयात शक्ति		6.0KW
2	घटक शक्ति	लेबल इनफ्यूजिंग सर्वो मोटर	800W
3		लेबल इनफ्यूजिंग सर्वो ड्राइव	800W
4		काटने के सिर सर्वो मोटर	800W
5	आयात वोल्टेज		¥3, 380/220 वीएसी
6	क्षमता (उत्पादन की गति)		300 बीपीएम (आधार लेबल पर लंबाई:55 मिमी)
7	मेजबान मशीन का आयाम (मिमी)		3200*1200*2070
8	लागू व्यास कंटेनर (मिमी)		φ28 mm ~ φ120 mm
9	लागू लेबल की लंबाई (मिमी)		30 से 250 मिमी
10	लागू मोटाई लेबल (मिमी)		0.04 मिमी
11	पेपर ट्यूब का लागू आंतरिक व्यास		76 मिमी~125 मिमी



कार्य

नाम	कार्य
सामग्री की पेशकश करने वाला समूह	लेबल वाहक के लिए प्रस्ताव मोटर
शेल्फ समूह	वॉल्यूम लेबल डिवाइस स्थापित करें
प्लेटफार्म उठाने वाला समूह	बोतल के आकार के अनुसार मेजबान की ऊंचाई स्वचालित रूप से समायोजित करें
ब्रश-ऑफ समूह	बोतल पर काट दिया गया लेबल ब्रश करना
कटर समूह	लेबल जो केंद्र गाइड पिन के लिए भेजा जाता है काटने
कटर नियंत्रण समूह	कटर ऑपरेशनल साइट को नियंत्रित करें
रियर ड्राइव समूह	केंद्र गाइड पिन के लेबल के लिए प्रस्ताव मोटर
फ्रंट ड्राइव समायोजन समूह	केंद्र मार्गदर्शक पिन को पकड़ना
विद्युत आंख समूह का फ्रेम	लेबल की सबसे अच्छी काटने की स्थिति को समायोजित करें
बोतल की रोशनी का पता लगाने वाला समूह	बोतल शरीर के आस्तीन लेबलिंग स्थिति समायोजित करें
बाल ब्रश समूह	सही जगह पर लेबल जो सही ढंग से आस्तीन नहीं कर सकते ब्रश
बोतल की स्थिति समूह	बोतल को स्थिर बनाएँ, आस्तीन लेबलिंग स्थिति को नियंत्रित करें
केंद्र गाइड पिन समूह	स्थानांतरण और आसानी से कटौती के लिए वॉल्यूम लेबल विचलित करें
बोतल घुमावदार शिकंजा बोल्ट	अलग अलग बोतलों को समान दूरी पर रखें ताकि आस्तीन की लेबलिंग सही हो सके



स्पेयर पार्ट

पीएलसी	पैनासोनिक	जापान
टच स्क्रीन	वेनव्यू	ताइवान
उच्च गति ऑप्टिकल फाइबर सेंसर*2	पैनासोनिक	जापान
फोटोइलेक्ट्रिक सेंसर*4	पैनासोनिक	जापान
फोटोइलेक्ट्रिक सेंसर*4	पैनासोनिक	जापान
लेबल इनफ्यूजिंग सर्वो मोटर*2	पैनासोनिक	जापान
लेबल इनफ्यूजिंग सर्वो ड्राइव*2	पैनासोनिक	जापान
काटने के सिर सर्वो मोटर*2	पैनासोनिक	जापान
काटने के सिर के सर्वो ड्राइव*2	पैनासोनिक	जापान
बोतल पृथक्करण आवृत्ति कनवर्टर*4	डेल्टा	ताइवान
बोतल कन्वेयर आवृत्ति कनवर्टर	डेल्टा	ताइवान
कन्वेयर आवृत्ति कनवर्टर	डेल्टा	ताइवान
लेबल फीडर आवृत्ति कनवर्टर	डेल्टा	ताइवान
विद्युत आपूर्ति स्विच करना	श्नाइडर	फ्रांस
एसी संपर्ककर्ता	श्नाइडर	फ्रांस
सर्किट ब्रेकर	श्नाइडर	फ्रांस
मध्यवर्ती रिले*13	श्नाइडर	फ्रांस

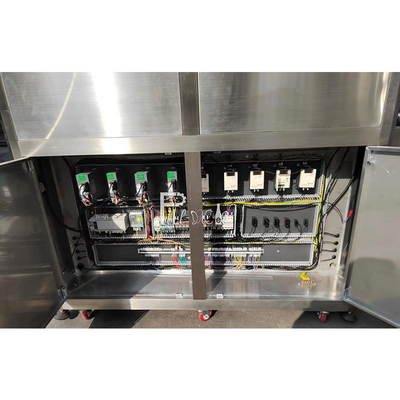

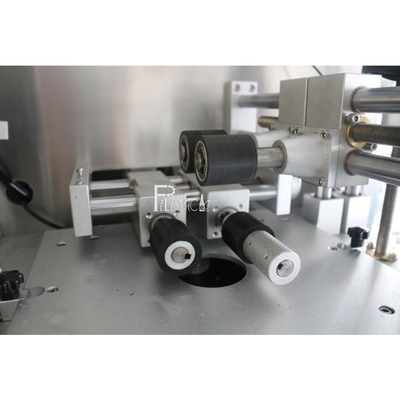

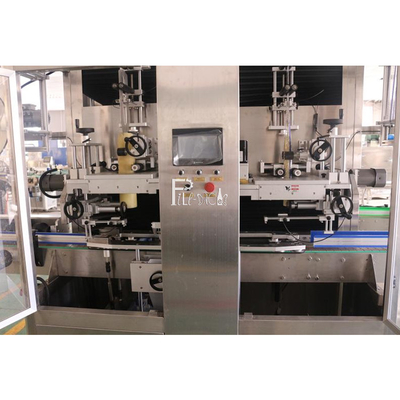

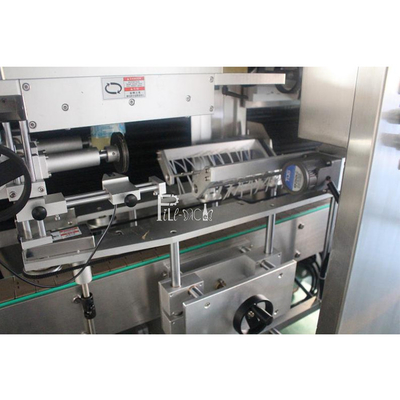

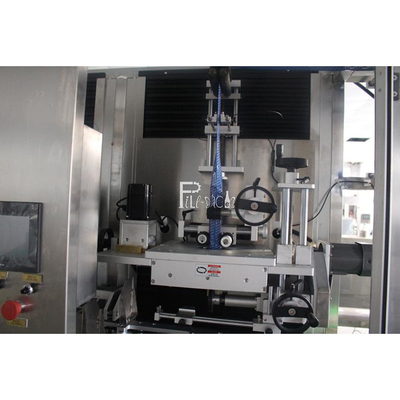

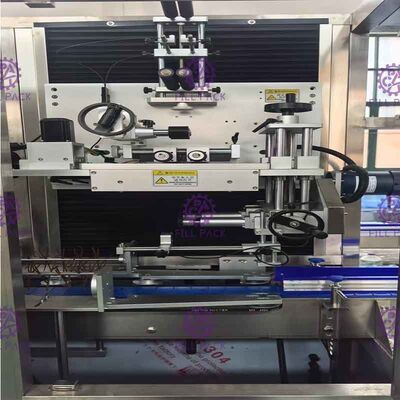

विस्तृत चित्र



सहायक मशीन



गर्मी भाप संकुचन सुरंग

SUS304 स्टेनलेस स्टील से बना है। उपकरण भाप ब्लो अपशिष्ट के लिए भाप नियंत्रक के साथ है। शेष भाप को पवन मोटर के माध्यम से संयंत्र में लाया जाता है। भाप प्रेस समायोज्य है।संकुचन प्रभाव एकदम सही है और लेबल को नुकसान नहीं पहुंचाएगा.

पैरामीटर:

शक्ति:3PH,380V, 50HZ 0.25kw

आयामः 1500*700*2000 मिमी ((SB-1500)

दबावः 0.4-0.7Mpa



भाप जनरेटर

कैबिनेट स्टाइल डिजाइन, मशीन को संरचना में छोटा और कॉम्पैक्ट बनाएं, यह कमरे की बचत के लिए आदर्श विकल्प है। डिजाइन वॉल्यूम 30L से कम, घरेलू चेक-एवाइडिंग क्षेत्र के भीतर।आंतरिक रूप से स्थापित वाटर-स्टीम सेपरेटर, यह समस्या से बच जाएगा जो बहुत पानी के साथ भाप, भाप की गुणवत्ता में सुधार। थर्मल ट्यूब ओवन और फ्लैंज के साथ कनेक्ट, यह बदलने के लिए आसान हो जाएगा, रखरखाव। एक कदम विद्युत नियंत्रण,स्वचालित ओवन नियंत्रण, केवल पानी और बिजली कनेक्ट करने की जरूरत है, और फिर प्रारंभ बटन दबाएं, पूरे प्रणाली अपने आप से काम करेंगे। कई सुरक्षित काम ताला। मशीन सुरक्षित मूल्य के साथ सेट है,विस्फोट से बचने के लिए दबाव रक्षक. इसके अलावा मशीन कम पानी संरक्षण के साथ स्थापित है, जब कोई पानी की आपूर्ति नहीं है, ओवन काम करने के लिए बंद हो जाएगा. रिसाव संरक्षण लोगों को बचाने में मदद मिलेगी,जब आपातकाल होगा तो बिजली काट दी जाएगीबिजली कार्बन से भी स्वच्छ होती है।



आवेदनः
