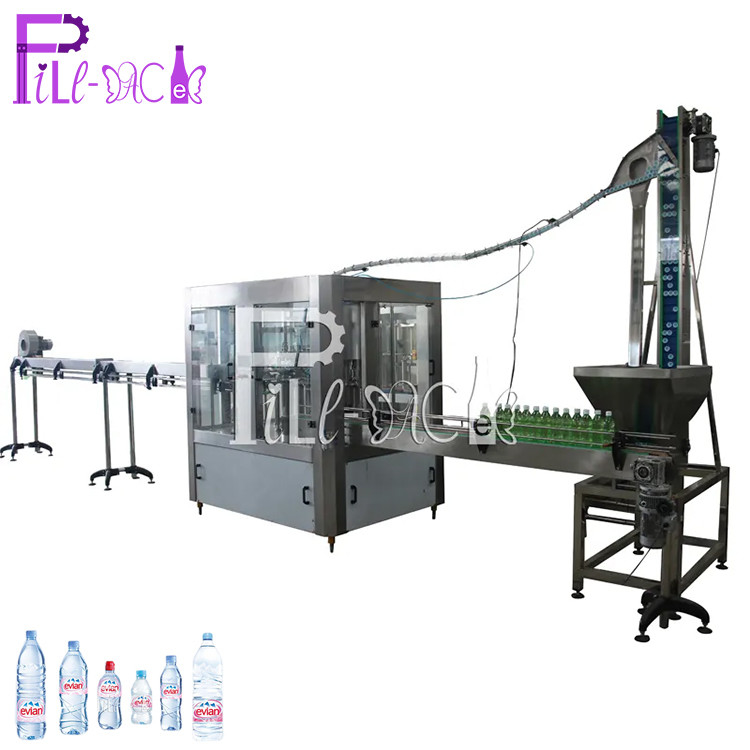

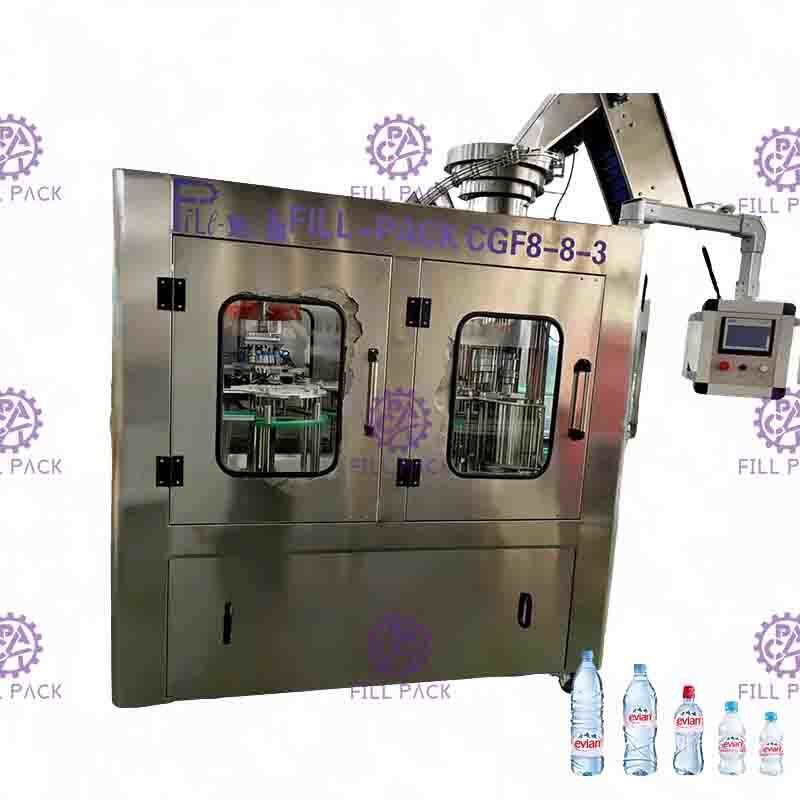

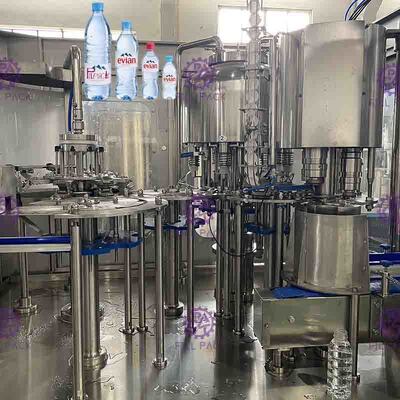

स्वचालित पीईटी छोटी बोतल पानी भरने के उपकरण 3 इन 1 / मोनोब्लॉक एस्पेटिक 2000 मि.ली
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | झांगजीगांग, चीन |
| ब्रांड नाम: | FILL-PACK |
| प्रमाणन: | CE/ISO9001 |
| मॉडल संख्या: | सीजीएफ 8-8-3 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | USD11500.00 |
| पैकेजिंग विवरण: | लकड़ी का केस |
| प्रसव के समय: | 20-25 कार्य दिवस |
| भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता: | प्रति माह 15 सेट |
|
विस्तार जानकारी |
|||
| शुद्धता: | <+1 एमएम | हवा की खपत: | 0.3m³/मिनट |
|---|---|---|---|
| हवा का दबाव: | 0.4 एमपीए | क्षमता: | 2000-3000 बोतलें / घंटा |
| आयाम: | 1800*1500* 2300 एमएम | भरने की सीमा: | 200-2000 मि.ली |
| सामग्री: | सीसीसीसीसीसीसीसीसीसी | पैकेजिंग: | लकड़ी का केस |
| शक्ति: | 4KW | प्रकार: | स्वचालित |
| वोल्टेज: | 380 वी | वज़न: | 1500 किलो |
| गारंटी: | 12 महीने | ||
| प्रमुखता देना: | पीईटी मोनोब्लॉक बोतल पानी भरने के उपकरण,2000 मिलीलीटर पीईटी बोतल पानी भरने के उपकरण,0.4 एमपीए पीईटी पानी भरने की मशीन |
||
उत्पाद विवरण
उत्पाद विवरण

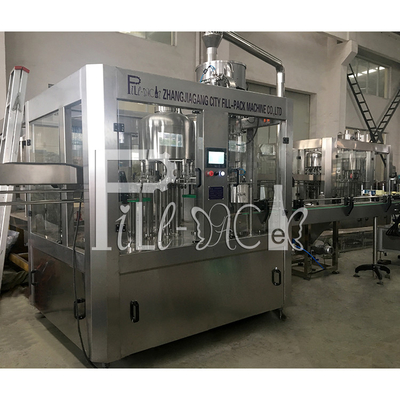

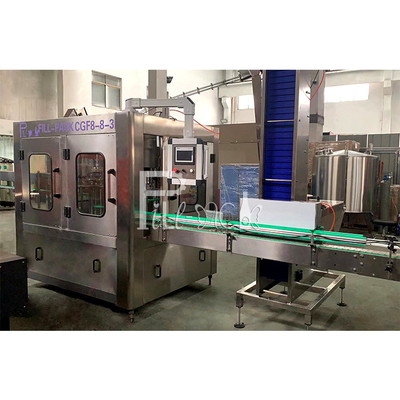

1.1 वाशिंग-फिलिंग-कैपिंग 3 इन 1 मशीन
उपकरण का उपयोग गैर-सोडा पेय के गर्म जूस या ठंडे पानी के उत्पादन में किया जाता है
पॉलिएस्टर की बोतलें.धुलाई, भरना और कैपिंग एक मशीन में एकीकृत हैं।
डिज़ाइन में जापान और जर्मनी की सबसे उन्नत तकनीक का उपयोग किया गया है।गुरुत्व स्थिर तरल सतह भरने का उपयोग किया जाता है।
भरना तेज़ है, तरल की मात्रा सटीक रूप से नियंत्रित होती है और गिरने और रिसाव से बचा जाता है।
स्प्रिंग क्रैम्प का उपयोग बोतल धोने की प्रक्रिया में किया जाता है।खाली बोतलों को कन्वेइंग रेल के साथ 180~ से अधिक मोड़ा जा सकता है।आंतरिक और बाहरी धुलाई दो बार होती है, बोतल धोने की दक्षता अधिक होती है।
भरना तेज़ है, तरल की मात्रा सटीक रूप से नियंत्रित होती है और गिरने और रिसाव से बचा जाता है।
स्प्रिंग क्रैम्प का उपयोग बोतल धोने की प्रक्रिया में किया जाता है।खाली बोतलों को कन्वेइंग रेल के साथ 180~ से अधिक मोड़ा जा सकता है।आंतरिक और बाहरी धुलाई दो बार होती है, बोतल धोने की दक्षता अधिक होती है।

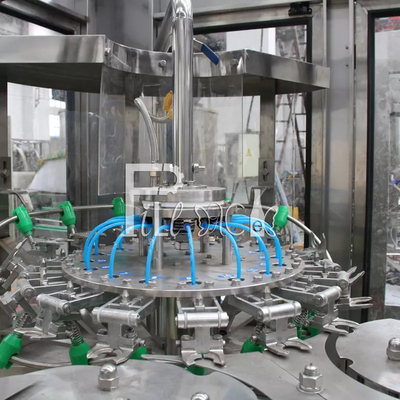

भाग धोना
*डाउन फ्रेमवर्क, ट्रांसमिशन पार्ट्स और कुछ हिस्सों को छोड़कर जो विशेष सामग्रियों से बने होने चाहिए।अन्य स्पेयर पार्ट्स स्टेनलेस स्टील से बने होते हैं
* रोलर बेयरिंग स्टेनलेस स्टील से बना है, सीलिंग रिंग ईपीडीएम सामग्री से बना है, और प्लास्टिक से बना है
* ग्रिपर स्टेनलेस स्टील से बना है, जिस स्थान पर टोंटी को पकड़ते हैं वह भी स्टेनलेस स्टील से बना है, पारंपरिक रबर ग्रिपर की तुलना में, यह अधिक स्वच्छ, टिकाऊ है, और कोई जल्दी से पहनने वाले हिस्से नहीं हैं, टोंटी के पेंच भागों से बचा जा सकता है रबर ग्रिपर द्वारा प्रदूषित किया जा रहा है।
* ग्रिपर उच्च-कुशल स्प्रे नोजल से सुसज्जित है, यह बोतल की दीवार की किसी भी स्थिति में विकसित हो सकता है, और धोने से बचा सकता है। स्प्रे नोजल के ऊपर एक कवर होता है जो पानी को फैलने से रोक सकता है;और नोजल के नीचे नियामक रीसायकल स्लॉट और रीसायकल पाइप हैं।
* 4 तक धोने के समय की गारंटी दी जा सकती है
* अलग-अलग बोतल की ऊंचाई के अनुकूल रोटरी भागों की ऊंचाई को समायोजित करके
*प्रेरणा पारित ढाँचे में संचालित प्रणाली से प्राप्त होती है
* धोने के पानी की आपूर्ति सोलनॉइडवाल्व द्वारा नियंत्रित की जाती है
* रोलर बेयरिंग स्टेनलेस स्टील से बना है, सीलिंग रिंग ईपीडीएम सामग्री से बना है, और प्लास्टिक से बना है
* ग्रिपर स्टेनलेस स्टील से बना है, जिस स्थान पर टोंटी को पकड़ते हैं वह भी स्टेनलेस स्टील से बना है, पारंपरिक रबर ग्रिपर की तुलना में, यह अधिक स्वच्छ, टिकाऊ है, और कोई जल्दी से पहनने वाले हिस्से नहीं हैं, टोंटी के पेंच भागों से बचा जा सकता है रबर ग्रिपर द्वारा प्रदूषित किया जा रहा है।
* ग्रिपर उच्च-कुशल स्प्रे नोजल से सुसज्जित है, यह बोतल की दीवार की किसी भी स्थिति में विकसित हो सकता है, और धोने से बचा सकता है। स्प्रे नोजल के ऊपर एक कवर होता है जो पानी को फैलने से रोक सकता है;और नोजल के नीचे नियामक रीसायकल स्लॉट और रीसायकल पाइप हैं।
* 4 तक धोने के समय की गारंटी दी जा सकती है
* अलग-अलग बोतल की ऊंचाई के अनुकूल रोटरी भागों की ऊंचाई को समायोजित करके
*प्रेरणा पारित ढाँचे में संचालित प्रणाली से प्राप्त होती है
* धोने के पानी की आपूर्ति सोलनॉइडवाल्व द्वारा नियंत्रित की जाती है

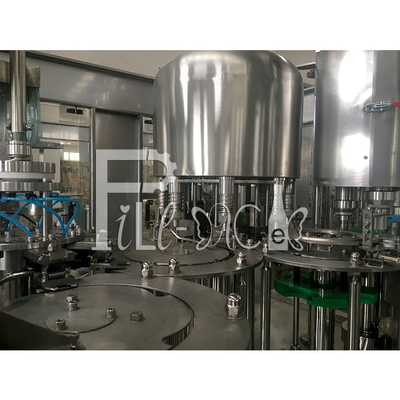

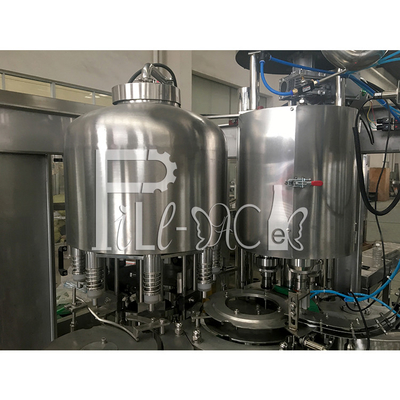

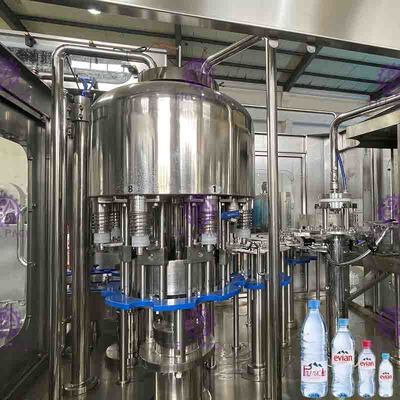

भरने वाला भाग
1) अपनाया गया जर्मनी विरोधी जंग गैर-रखरखाव बीयरिंग जो पर्यावरण में भरने के प्रदूषण को कम कर सकता है।
2) रोटेट प्लेट SUS AISI304, बड़े फ्लैट दांतेदार बियरिंग से बनी है।
3) दबाव यांत्रिक वाल्व को तेज भरने की गति, कोई स्वच्छता कोने की जेब, कुछ सीलिंग भागों और सटीक तरल स्तर नियंत्रण के साथ उन्नत विदेशी डिजाइन पेश किया गया है।पूरा वाल्व 304 स्टेनलेस स्टील से बना है।
4) फिलिंग सिस्टम में पाइपलाइन को धोने के लिए सीआईपी सर्कुलेशन सिस्टम होता है और फिलिंग वाल्व की सफाई के लिए नकली-कप का उपयोग किया जाता है।यह प्रणाली
तरल पाइप, तरल टैंक और भरने वाले वाल्व आदि को प्रभावी ढंग से साफ कर सकते हैं।
5) इस फिलिंग सिस्टम में स्वचालित तापमान नियंत्रण प्रणाली है।
6) फिलिंग वाल्व खुल जाता है और भरना शुरू हो जाता है जब यह नीचे की ओर जाता है और टोंटी को छूता है, फिलिंग वाल्व ऊपर चला जाता है और निकल जाता है
जब यह भरना समाप्त हो जाता है तो बाधा उत्पन्न होती है।
7) तरल आपूर्ति स्वचालित रूप से तरल टैंक को नियंत्रित करने के लिए स्वचालित वायवीय वाल्व चुंबकीय तरल-स्तर स्विच को अपनाती है।
8) फिलर की प्रेरणा ढांचे में संचालित प्रणाली से प्राप्त होती है और गियर द्वारा पारित की जाती है
2) रोटेट प्लेट SUS AISI304, बड़े फ्लैट दांतेदार बियरिंग से बनी है।
3) दबाव यांत्रिक वाल्व को तेज भरने की गति, कोई स्वच्छता कोने की जेब, कुछ सीलिंग भागों और सटीक तरल स्तर नियंत्रण के साथ उन्नत विदेशी डिजाइन पेश किया गया है।पूरा वाल्व 304 स्टेनलेस स्टील से बना है।
4) फिलिंग सिस्टम में पाइपलाइन को धोने के लिए सीआईपी सर्कुलेशन सिस्टम होता है और फिलिंग वाल्व की सफाई के लिए नकली-कप का उपयोग किया जाता है।यह प्रणाली
तरल पाइप, तरल टैंक और भरने वाले वाल्व आदि को प्रभावी ढंग से साफ कर सकते हैं।
5) इस फिलिंग सिस्टम में स्वचालित तापमान नियंत्रण प्रणाली है।
6) फिलिंग वाल्व खुल जाता है और भरना शुरू हो जाता है जब यह नीचे की ओर जाता है और टोंटी को छूता है, फिलिंग वाल्व ऊपर चला जाता है और निकल जाता है
जब यह भरना समाप्त हो जाता है तो बाधा उत्पन्न होती है।
7) तरल आपूर्ति स्वचालित रूप से तरल टैंक को नियंत्रित करने के लिए स्वचालित वायवीय वाल्व चुंबकीय तरल-स्तर स्विच को अपनाती है।
8) फिलर की प्रेरणा ढांचे में संचालित प्रणाली से प्राप्त होती है और गियर द्वारा पारित की जाती है

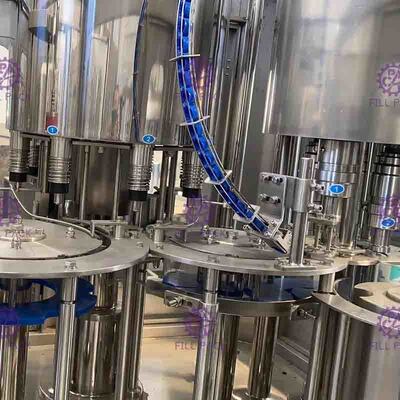

कैपिंग भाग
यह इकाई 3 इन 1 मशीन की सटीकता की उच्चतम डिग्री है, मशीन को स्थिर रूप से चलाने और उत्पाद की गुणवत्ता के लिए यह महत्वपूर्ण है।स्क्रूइंग कैपर की विशेषता इस प्रकार है:
1) स्क्रूिंग कैपिंग हेड (मुख्य भाग जो कैपिंग गुणवत्ता सुनिश्चित कर सकते हैं), विशेषज्ञ चुंबकीय स्टील के डिजाइन में सुधार करते हैं, यह सुधार कैपिंग की दोषपूर्ण दर को बेहतर ढंग से कम कर सकता है और स्क्रूिंग के टॉर्क को सेट करने और समायोजित करने में आसान के पारंपरिक चरित्र को कम कर सकता है। सिर पर टोपी लगाना.
2) स्क्रूइंग कैपिंग हेड दोहरे उद्देश्य वाला डिज़ाइन है;यह फ्लैट कैप और स्पोर्ट कैप के लिए उपयुक्त है।
3) वह उपकरण जो रिवर्स कैप को बाहर निकाल सकता है और रिवर्स कैप को गुजरने से रोक सकता है, कैप-फॉलिंग गाइड में स्थापित किया गया है।पासिंग
कैप लोडिंग सिस्टम द्वारा.
4) कैप-फॉलिंग गाइड पर फोटोइलेक्ट्रिक स्विचों का एक समूह स्थापित किया गया है।गाइड पर कोई कैप नहीं होने पर मशीन बंद हो जाएगी।
5) स्क्रूइंग कैपर पर एक बोतल इनलेट डिटेक्ट स्विच स्थापित किया गया है।
6) कैप-फॉलिंग गाइड और पोकिंग कैप प्लेट के बीच के जोड़ में एक कैप-लॉक सिलेंडर होता है।यह एहसास है कि कोई खिला नहीं, कोई टोपी नहीं।
8) अलग-अलग बोतल की ऊंचाई के अनुकूल रोटरी भागों की ऊंचाई को समायोजित करके।
9) स्क्रूइंग कैपर की प्रेरणा ढांचे में संचालित प्रणाली से प्राप्त होती है और गियर द्वारा पारित की जाती है।
1) स्क्रूिंग कैपिंग हेड (मुख्य भाग जो कैपिंग गुणवत्ता सुनिश्चित कर सकते हैं), विशेषज्ञ चुंबकीय स्टील के डिजाइन में सुधार करते हैं, यह सुधार कैपिंग की दोषपूर्ण दर को बेहतर ढंग से कम कर सकता है और स्क्रूिंग के टॉर्क को सेट करने और समायोजित करने में आसान के पारंपरिक चरित्र को कम कर सकता है। सिर पर टोपी लगाना.
2) स्क्रूइंग कैपिंग हेड दोहरे उद्देश्य वाला डिज़ाइन है;यह फ्लैट कैप और स्पोर्ट कैप के लिए उपयुक्त है।
3) वह उपकरण जो रिवर्स कैप को बाहर निकाल सकता है और रिवर्स कैप को गुजरने से रोक सकता है, कैप-फॉलिंग गाइड में स्थापित किया गया है।पासिंग
कैप लोडिंग सिस्टम द्वारा.
4) कैप-फॉलिंग गाइड पर फोटोइलेक्ट्रिक स्विचों का एक समूह स्थापित किया गया है।गाइड पर कोई कैप नहीं होने पर मशीन बंद हो जाएगी।
5) स्क्रूइंग कैपर पर एक बोतल इनलेट डिटेक्ट स्विच स्थापित किया गया है।
6) कैप-फॉलिंग गाइड और पोकिंग कैप प्लेट के बीच के जोड़ में एक कैप-लॉक सिलेंडर होता है।यह एहसास है कि कोई खिला नहीं, कोई टोपी नहीं।
8) अलग-अलग बोतल की ऊंचाई के अनुकूल रोटरी भागों की ऊंचाई को समायोजित करके।
9) स्क्रूइंग कैपर की प्रेरणा ढांचे में संचालित प्रणाली से प्राप्त होती है और गियर द्वारा पारित की जाती है।
10) स्क्रूइंग कैपर के मुख्य भागों को डिजिटल-नियंत्रण प्रसंस्करण केंद्र द्वारा संसाधित किया जाता है
पैरामीटर
|
नमूना
|
सीजीएफ 8-8-3
|
|
क्षमता(बी/एच)(500 मि.ली.)
|
2000-3000
|
|
बोतल का आकार
|
गर्दन: φ20-50 मिमी; ऊँचाई: 150-320 मिमी
|
|
पानी का दबाव
|
0.18-0.25 एमपीए
|
|
पानी की खपत (किलो/घंटा)
|
1000
|
|
वाशिंग स्टेशन
|
2
|
|
टपकता स्टेशन
|
2
|
|
परिशुद्धता भरना
|
＜+1MM
|
|
हवा का दबाव
|
0.4 एमपीए
|
|
हवा की खपत (m³/मिनट)
|
0.3
|
|
पावर(किलोवाट)
|
4
|
|
वजन (किग्रा)
|
1500
|
|
आयाम(एल*डब्ल्यू*एच)(मिमी)
|
1800*1500* 2300
|
इलेक्ट्रिकल रेटिंग पावर:
|
मुख्य मोटर
|
1.5 किलोवाट
|
|
एयर कन्वेयर ब्लोअर
|
1.1 किलोवाट
|
|
धुलाई पंप
|
0.37 किलोवाट
|
|
भरने वाला पंप
|
0.55 किलोवाट
|
|
कैप सॉर्टिंग मोटर
|
0.22 किलोवाट
|
|
बेल्ट कन्वेयर मोटर
|
0.37 किलोवाट
|
|
कुल
|
4.11 किलोवाट
|
|
ट्रांसड्यूसर
|
मित्सुबिशी
|
2.2K
|
|
टच स्क्रीन
|
ईज़ीव्यू-ताइवान
|
MT6070
|
|
पीएलसी
|
मित्सुबिशी
|
FXIS-20MR
|
|
स्थिर वोल्टेज आपूर्ति
|
मिंगवेई-ताइवान
|
एस-35-24
|
|
contactor
|
शिंडर
|
CJX2-0910
|
|
दृष्टिकोण स्विच
|
ऑटोनिक्स
|
पीआर18-8डीएन
|
|
हवा स्विच
|
शिंडर
|
3पी-डी20
|
|
|
|
आईपी-सी
|
