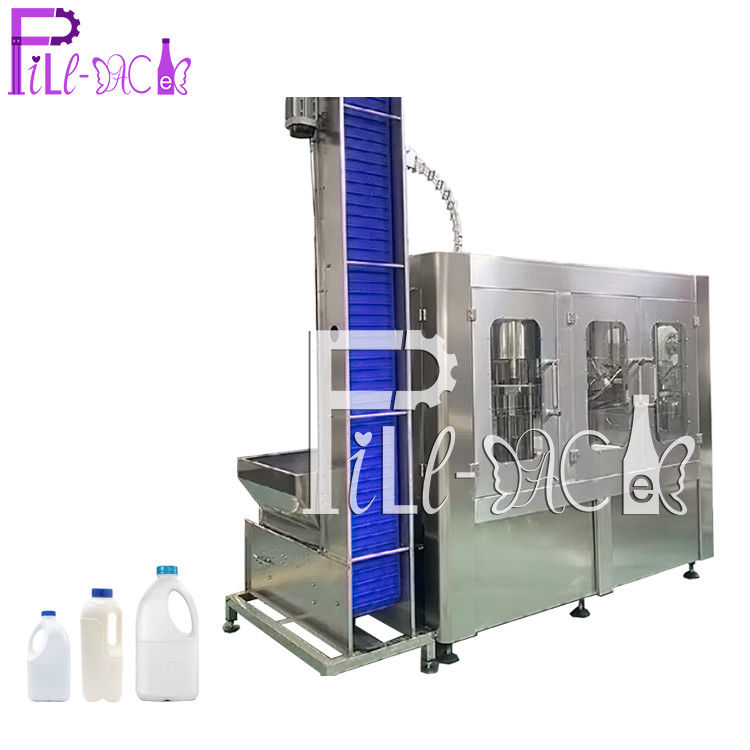

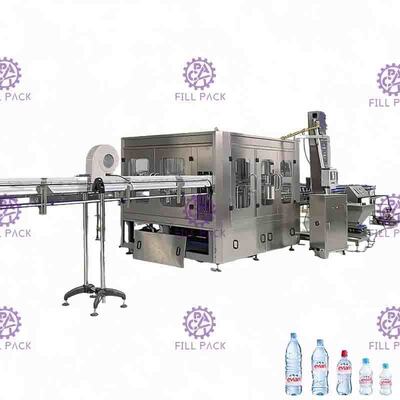

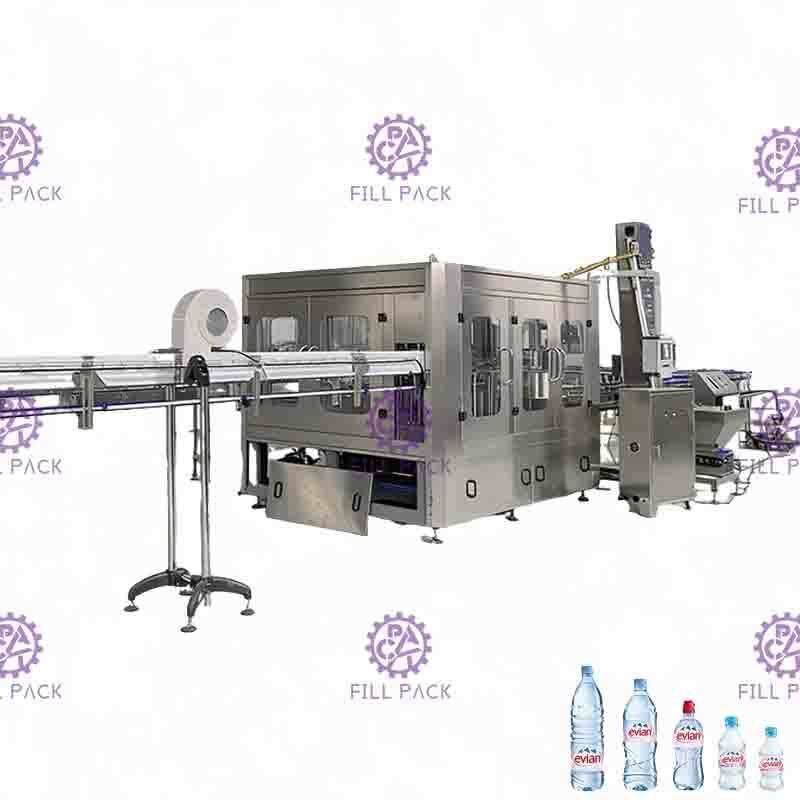

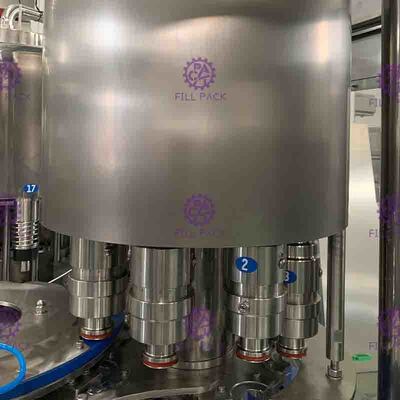

प्लास्टिक की बोतल शुद्ध पानी धोने भरने कैपिंग मशीन लाइन

1. पीईटी 3 इन 1 रिंसिंग फिलिंग कैपिंग मशीन का उपयोग पॉलिएस्टर बोतलों में पैक किए गए गैर-सोडा खनिज-शुद्ध पानी के उत्पादन में किया जाता है। धुलाई, भरना और कैपिंग एक मशीन में एकीकृत हैं।

2. डिजाइन में जापान और जर्मनी की सबसे उन्नत तकनीक का इस्तेमाल किया गया है। गुरुत्वाकर्षण निश्चित तरल सतह भरने का उपयोग किया जाता है। भरना तेज है, तरल की मात्रा को सटीक रूप से नियंत्रित किया जाता है और टपकने और रिसाव से बचा जाता है।

मॉडल	CGF24-24-8
क्षमता (B/H)	8000-12000 (500ml)
बोतल का आकार	गर्दन: φ50-100mm: ऊंचाई: 150-320mm
पानी का दबाव	0.18-0.25Mpa
पानी की खपत (kg/h)	1000
धुलाई स्टेशन	18
लोडिंग-ड्रिपिंग-डिस्चार्ज स्टेशन	2-2-2
भरने की सटीकता	＜+1MM
हवा का दबाव	0.5Mpa
हवा की खपत	0.3m3/min
पावर (kw)	4
वजन (kg)	5000
आयाम (L*W*H)	2750*2100*2400 मिमी



विस्तृत चित्र

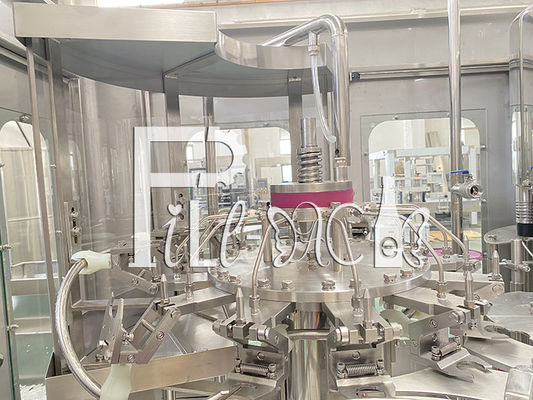

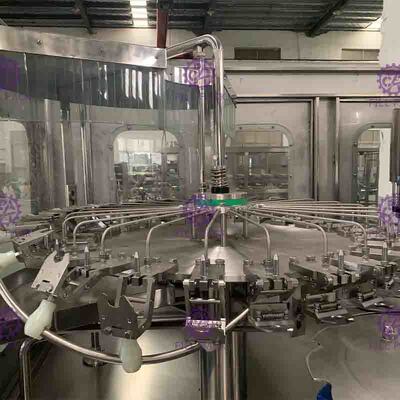

धुलाई भाग

1) नीचे के फ्रेम, ट्रांसमिशन पार्ट्स और कुछ ऐसे पुर्जों को छोड़कर जिन्हें विशेष सामग्री से बनाया जाना चाहिए। अन्य स्पेयर पार्ट्स स्टेनलेस स्टील 304 से बने हैं।



2) रोलर बेयरिंग स्टेनलेस स्टील से बनी है, सीलिंग रिंग EPDM सामग्री से बनी है, और प्लास्टिक UMPE से बना है।



3) ग्रिपर स्टेनलेस स्टील से बना है, वह जगह जहाँ बॉटलनेक को पकड़ा जाता है वह भी स्टेनलेस स्टील से बनी है, पारंपरिक रबर ग्रिपर की तुलना में, यह बहुत अधिक स्वच्छ, टिकाऊ है, और इसमें कोई जल्दी खराब होने वाले पुर्जे नहीं हैं, बॉटलनेक के स्क्रू वाले हिस्से रबर ग्रिपर द्वारा दूषित होने से बच सकते हैं।



4) ग्रिपर उच्च-कुशल स्प्रे नोजल से सुसज्जित है, यह बोतल की इनवॉल की किसी भी स्थिति में विकसित हो सकता है, और रिंसिंग पानी बचा सकता है। स्प्रे नोजल के ऊपर एक कवर है जो पानी को छलकने से रोक सकता है; और नोजल के नीचे नियामक रीसायकल स्लॉट और रीसायकल पाइप हैं।



5) रिंसिंग समय 4 सेकंड के लिए गारंटीकृत किया जा सकता है।



6) विभिन्न बोतल की ऊंचाई के अनुकूल होने के लिए रोटरी भागों की ऊंचाई को समायोजित करके।



7) प्रेरणा गियर द्वारा फ्रेमवर्क में संचालित प्रणाली से प्राप्त होती है।



8) रिंसिंग पानी की आपूर्ति सोलनॉइड वाल्व द्वारा नियंत्रित होती है।

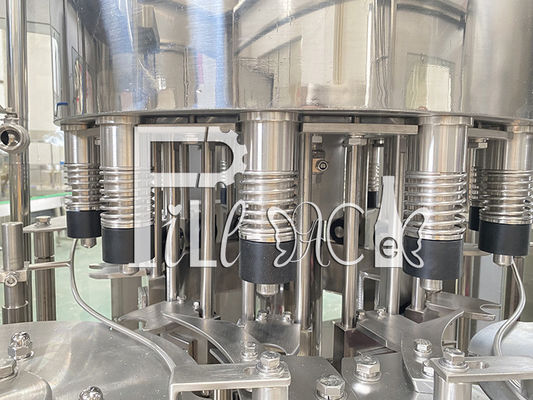

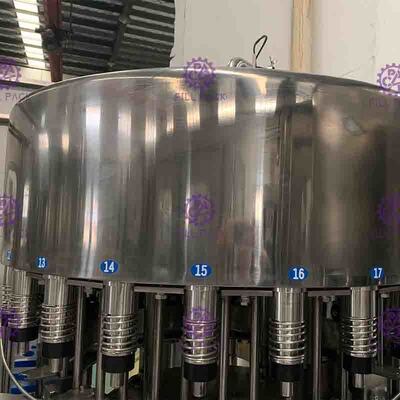

भरने का भाग

1) जर्मनी-विरोधी संक्षारण गैर-रखरखाव बेयरिंग को अपनाया गया है जो पर्यावरण के लिए भरने से होने वाले प्रदूषण को कम कर सकता है।

2) रोटेट प्लेट SUS AISI304, बड़े फ्लैट दांतेदार बेयरिंग से बनी है।

3) प्रेशर मैकेनिकल वाल्व को उन्नत विदेशी डिजाइन पेश किया गया है जिसमें तेज भरने की गति, कोई स्वच्छ कोने की जेब नहीं, कुछ सीलिंग पार्ट्स और सटीक तरल स्तर नियंत्रण है। पूरा वाल्व 304 स्टेनलेस स्टील से बना है।

4) भरने की प्रणाली में पाइपलाइन और भरने वाले वाल्व की सफाई के लिए उपयोग किए जाने वाले नकली कप को धोने के लिए एक सीआईपी परिसंचरण प्रणाली है। यह प्रणाली तरल पाइप, तरल टैंक और भरने वाले वाल्व आदि को प्रभावी ढंग से साफ कर सकती है।

5) इस भरने की प्रणाली में एक स्वचालित तापमान नियंत्रण प्रणाली है।

6) भरने वाला वाल्व खुलता है और बॉटलनेक को छूने पर भरना शुरू कर देता है, भरने वाला वाल्व ऊपर चला जाता है और भरने के बाद बॉटलनेक को छोड़ देता है।

7) तरल आपूर्ति स्वचालित रूप से तरल टैंक को नियंत्रित करने के लिए स्वचालित वायवीय वाल्व चुंबकीय तरल-स्तर स्विच को अपनाती है।

8) फिलर की प्रेरणा फ्रेमवर्क में संचालित प्रणाली से प्राप्त होती है और गियर द्वारा पारित होती है।

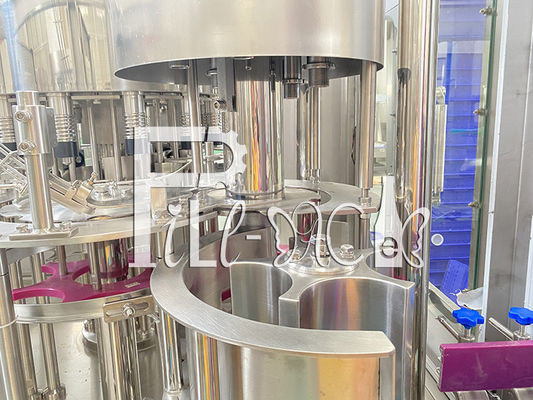

कैपिंग भाग

1) प्लेस और कैपिंग सिस्टम, इलेक्ट्रोमैग्नेटिक कैपिंग हेड, बर्डन डिस्चार्ज फंक्शन के साथ, कैपिंग के दौरान न्यूनतम बोतल क्रैश सुनिश्चित करें।


2) स्क्रूइंग कैपर पर एक बोतल इनलेट डिटेक्शन स्विच लगाया गया है।

3) कोई बोतल नहीं तो कैपिंग नहीं।

4) बोतल की कमी होने पर स्वचालित स्टॉप।

5) स्क्रूइंग कैपर की प्रेरणा फ्रेमवर्क में संचालित प्रणाली से प्राप्त होती है और गियर द्वारा पारित होती है।
