स्वचालित मोनोब्लॉक 6000बीपीएच बोतल इंटीग्रल 3-इन-1वॉशिंग-फाइलिंग-कैपिंग दूध भरने की मशीन / डिवाइस
उत्पाद विवरण:
उत्पत्ति के प्लेस: | झांगजीगांग, चीन |
ब्रांड नाम: | FILLPACK |
प्रमाणन: | CE/ISO9001 |
मॉडल संख्या: | 24-24-8 |
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: | 1 सेट |
---|---|
मूल्य: | 13500USD |
पैकेजिंग विवरण: | लकड़ी की पैकिंग |
प्रसव के समय: | 15-20 कार्य दिवस |
भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
आपूर्ति की क्षमता: | प्रति माह 15 सेट |
विस्तार जानकारी |
|||
क्षमता (बी / एच): | 6000B/h(500ml) | सिर भरना: | 24 |
---|---|---|---|
सिर धोना: | 24 | कैपिंग हेड्स: | 8 |
भरने का प्रकार: | संपीड़ित तनाव भरना | भरने का तापमान: | 85℃±1℃ |
वायु को संपीड़ित करना: | 3एम3/एच | पानी: | 1.5 टन/एच |
उत्पाद विवरण

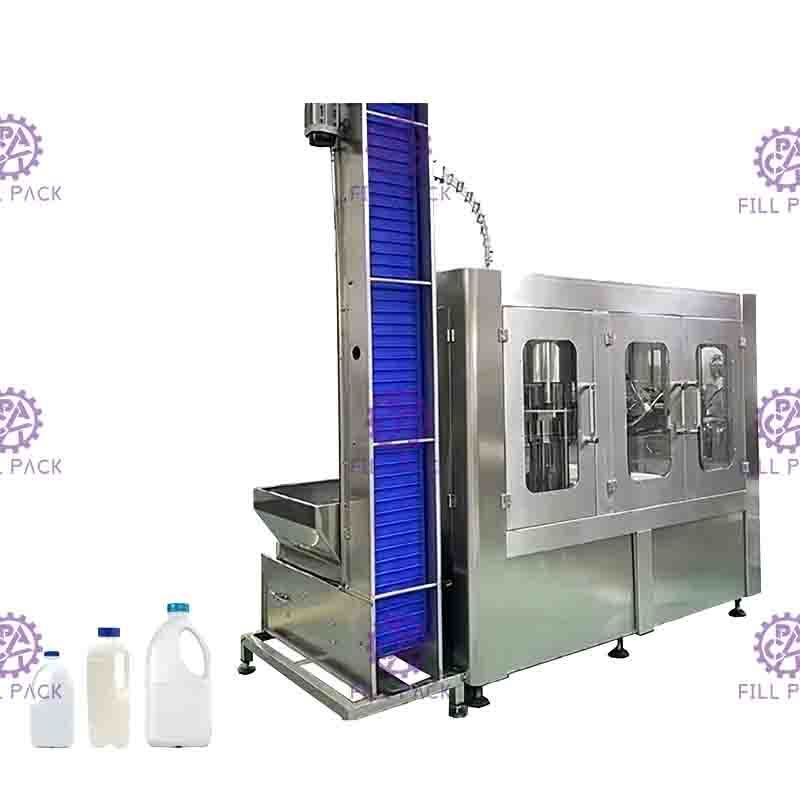

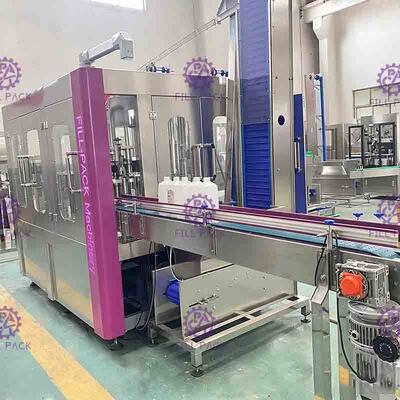

मोनोब्लॉक लीनियर बोतल रिंसर + फिलर + कैपर
बोतल धोने वाला
कार्य सिद्धांत यह है कि खाली बोतल को बोतल इनलेट गियर द्वारा बोतल क्लैंप के साथ टर्नप्लेट तक पहुंचाया जाता है, बोतल क्लैंप अपना मुंह खोलेगा और खाली बोतल को कसकर दबा देगा, खाली बोतल 180 डिग्री घूम जाएगी, (बोतल का मुंह नीचे है) नोजल बोतल को अंदर धो देगा, एक क्षण बाद, बोतल क्लैंप फिर से 180 डिग्री घूम जाएगा (बोतल का मुंह उल्टा हो जाएगा) और प्लास्टिक गियर क्षेत्र में प्रवाहित होगा, बोतल क्लैंप ढीला हो जाएगा। सफाई बोतल भराव तक पहुंच जाएगी।मुख्य गियरिंग मुख्य भाग बड़े गियर को घुमाएगा (फिलर के अनुरूप वॉशर, इसका मुख्य काम बोतल को पूरी तरह धोना और पहुंचाना है)
बोतल भराव

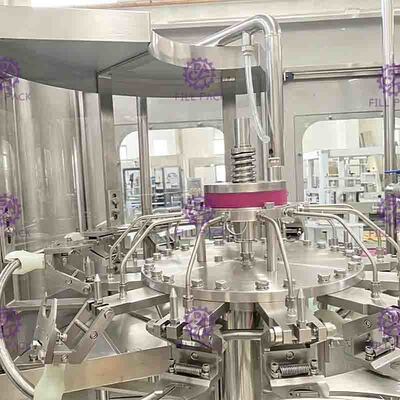

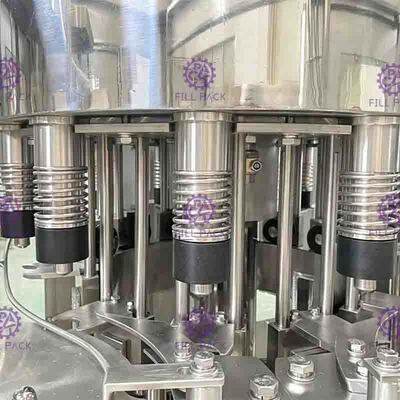

संदर्भ के रूप में 24 हेड फिलिंग 1) जर्मनी द्वारा अपनाया गया एंटी-जंग गैर-रखरखाव बियरिंग जो पर्यावरण में फिलिंग के प्रदूषण को कम कर सकता है।2) दबाव यांत्रिक वाल्व को तेज भरने की गति, कोई स्वच्छता कोने की जेब, कुछ सीलिंग भागों और सटीक तरल स्तर नियंत्रण के साथ उन्नत विदेशी डिजाइन पेश किया गया है।पूरा वाल्व 304 स्टेनलेस स्टील से बना है।3) फिलिंग सिस्टम में पाइपलाइन और फिलिंग वाल्वों को धोने के लिए एक सीआईपी सर्कुलेशन सिस्टम है।यह प्रणाली तरल पाइप, तरल टैंक और भरने वाले वाल्व आदि को प्रभावी ढंग से साफ कर सकती है।4) भरने वाला वाल्व खुलता है और भरना शुरू कर देता है जब यह नीचे जाता है और टोंटी को छूता है, भरने वाला वाल्व ऊपर जाता है और भरने के बाद टोंटी को छोड़ देता है।5) तरल आपूर्ति स्वचालित रूप से तरल टैंक को नियंत्रित करने के लिए स्वचालित वायवीय वाल्व चुंबकीय तरल-स्तर स्विच को अपनाती है।6) फिलर की प्रेरणा ढांचे में संचालित प्रणाली से प्राप्त होती है और गियर द्वारा पारित की जाती है।
पेंच समाहर्ता:

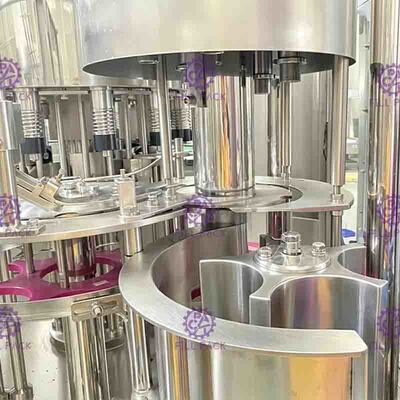

यह इकाई 3 इन 1 मशीन की सटीकता की उच्चतम डिग्री है, मशीन को स्थिर रूप से चलाने और उत्पाद की गुणवत्ता के लिए यह महत्वपूर्ण है। स्क्रूइंग कैपर की विशेषताएं इस प्रकार हैं: 1) स्क्रूिंग कैपिंग हेड (मुख्य भाग जो कैपिंग को सुनिश्चित कर सकते हैं गुणवत्ता), विशेषज्ञ चुंबकीय स्टील के डिजाइन में सुधार करते हैं, यह सुधार कैपिंग की दोषपूर्ण दर को बेहतर ढंग से कम कर सकता है और स्क्रूिंग कैपिंग हेड के टॉर्क को सेट करने और समायोजित करने में आसान के पारंपरिक चरित्र को कम कर सकता है।2) स्क्रूइंग कैपिंग हेड दोहरे उद्देश्य वाला डिज़ाइन है;यह फ्लैट कैप और स्पोर्ट कैप के लिए उपयुक्त है।3) वह उपकरण जो रिवर्स कैप को बाहर निकाल सकता है और रिवर्स कैप को गुजरने से रोक सकता है, कैप-फॉलिंग गाइड में स्थापित किया गया है।कैप लोडिंग सिस्टम से गुजरना।4) कैप-फॉलिंग गाइड पर फोटोइलेक्ट्रिक स्विचों का एक समूह स्थापित किया गया है।गाइड पर कैप न होने पर मशीन बंद हो जाएगी।5) स्क्रूइंग कैपर पर एक बोतल इनलेट डिटेक्ट स्विच स्थापित किया गया है।6) कैप-फॉलिंग गाइड और पोकिंग कैप प्लेट के बीच के जोड़ में एक कैप-लॉक सिलेंडर होता है।यह एहसास है कि कोई खिला नहीं, कोई टोपी नहीं।8) अलग-अलग बोतल की ऊंचाई के अनुकूल रोटरी भागों की ऊंचाई को समायोजित करके।9) स्क्रूइंग कैपर की प्रेरणा ढांचे में संचालित प्रणाली से प्राप्त होती है और गियर द्वारा पारित की जाती है।10) स्क्रूइंग कैपर के मुख्य भागों को डिजिटल-नियंत्रण प्रसंस्करण केंद्र द्वारा संसाधित किया जाता है।
पैरामीटर:
क्षमता (बी/एच)
|
6000B/h(500ml)
|
भरने की सीमा
|
3-10L
|
बोतल का आकार
|
व्यास Φ50mm-Φ90mm
ऊंचाई 165मिमी-310मिमी |
सटीकता भरना
|
±5मिमी
|
वायु को संपीड़ित करना
|
3m3/घंटा
|
पानी
|
1.5टी/घंटा
|
पावर(किलोवाट)
|
4 किलोवाट
|
वजन (किग्रा)
|
3000 किलो
|
आयाम(एल*डब्ल्यू*एच)
|
2900मिमी*2100मिमी*2400मिमी
|
विद्युत उपकरण:
ट्रांसड्यूसर
|
मित्सुबिशी
|
FL-2.2K
|
टच स्क्रीन
|
ईज़ीव्यू-ताइवान
|
MT6070
|
पीएलसी
|
मित्सुबिशी
|
FXIS-20MR
|
स्थिर वोल्टेज आपूर्ति
|
मिंगवेई-ताइवान
|
एस-35-24
|
contactor
|
श्नाइडर
|
CJX2-0910
|
दृष्टिकोण स्विच
|
ऑटोनिक्स
|
पीआर18-8डीएन
|
हवा स्विच
|
श्नाइडर
|
3पी-डी20
|
|
|
आईपी-सी3
|
