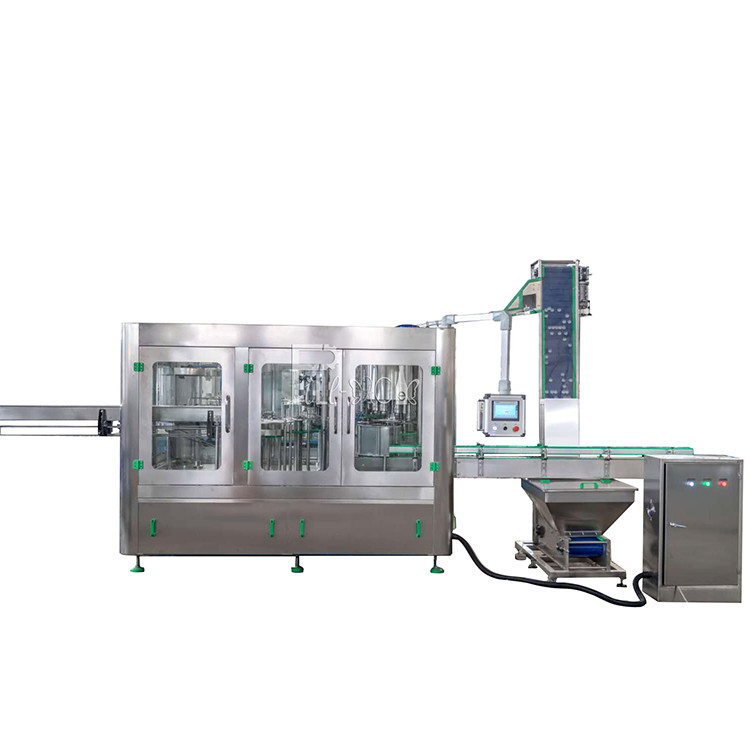

3 इन 1 मोनोब्लॉक कार्बोनेटेड ड्रिंक फिलिंग कैपिंग मशीन प्लास्टिक की बोतल स्क्रू कैप के साथ
उत्पाद विवरण:
उत्पत्ति के प्लेस: | झांगजियागांग, चीन |
ब्रांड नाम: | FILLPACK |
प्रमाणन: | CE/ISO9001 |
मॉडल संख्या: | डीसीजीएफ12-12-4/डीसीजीएफ18-18-6/डीसीजीएफ24-24-8/डीसीजीएफ32-32-10/डीसीजीएफ40-40-12/डीसीजीएफ50-50-15/ड |
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: | 1 सेट |
---|---|
मूल्य: | 19000USD |
पैकेजिंग विवरण: | लकड़ी का केस |
प्रसव के समय: | जमा करने के बाद 25 कार्य दिवस |
भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
आपूर्ति की क्षमता: | प्रति माह 20 सेट |
विस्तार जानकारी |
|||
मशीनरी क्षमता: | 3000-18000BPH | बोतल का प्रकार: | प्लास्टिक की बोतल |
---|---|---|---|
फिलिंग सामग्री: | कार्बोनेटेड शीतल पेय | सिर भरना: | 12/18/24/32/40/50/60 |
कैपिंग हेड: | 4/6/8/10/12/15 | तापमान भरना: | 4℃ |
संपीडित वायु दाब: | 0.7MPa | आयाम: | 2800*2150*2200mm |
वोल्टेज: | 380V/220V 50Hz | वज़न: | 4500 किग्रा |
हाई लाइट: | मोनोब्लॉक कार्बोनेटेड पेय भरने की मशीन,3000 बीपीएच कार्बोनेटेड पेय भरने की मशीन,0.7 एमपीए कार्बोनेटेड पेय भरने की मशीन |
उत्पाद विवरण
सोडा वाटर शीतल पेय के लिए स्क्रू कैप के साथ 1 मोनोब्लॉक प्लास्टिक की बोतल कार्बोनेटेड पेय भरने वाली कैपिंग मशीन में 3
>>>उत्पादन लाइन का अवलोकन:
उपकरण का उपयोग कार्बोनेटेड पेय पेय बनाने के लिए किया जाता है।रिंसिंग, फिलिंग और कैपिंग एक मशीन में एकीकृत हैं। जापान और जर्मनी की सबसे उन्नत तकनीक डिजाइन में कार्यरत है।बोतल धोने की प्रक्रिया में स्प्रिंग ऐंठन का उपयोग किया जाता है।खाली बोतलों को संदेश देने वाली रेल के साथ 180 ~ से ऊपर घुमाया जा सकता है।दो बार आंतरिक और बाहरी धुलाई होती है, बोतल धोने की दक्षता अधिक होती है। निश्चित तरल सतह भरने का उपयोग किया जाता है।भरना तेज है, तरल की मात्रा को सटीक रूप से नियंत्रित किया जाता है और ड्रॉपिंग और रिसाव से बचा जाता है। वाल्व खोलने वाला उपकरण: डिवाइस एयर सिलेंडर, इलेक्ट्रोमैग्नेटिक रिवर्सिंग वाल्व और सिग्नल डिटेक्शन एलिमेंट से बना होता है।जब एक बोतल होती है, तो बोतल को निकटता स्विच सिग्नल के साथ पहचाना जाएगा, उसी समय, विद्युत चुम्बकीय रिवर्सिंग वाल्व क्रिया करें, खुले वाल्व सिलेंडर को ट्रिगर किया जाएगा, भरने वाले वाल्व को inflatable भरने को खोलें;जब कोई बोतल नहीं होती है, विद्युत चुम्बकीय रिवर्सिंग वाल्व पावर लॉस, तरल टैंक वाल्व रॉड वापस ले लिया जाता है, भरने वाला वाल्व नहीं खुलता है, टैंक में सीओ 2 से बचने से बचें। वाल्व क्लोजिंग डिवाइस और एग्जॉस्ट कैम वाल्व क्लोजिंग डिवाइस को भरने के बाद मजबूर किया जाता है, नियंत्रण बंद स्थिति में वाल्व रॉड, एक ही समय में वायु इंजेक्शन वाल्व और तरल वाल्व बंद करें, और फिर निकास कैम द्वारा निकास वाल्व रॉड, बोतल में सीओ 2 को धक्का दें, वाल्व से बोतल बुलबुले को रोकें, निकास वाल्व रॉड समान रूप से लगभग 3 मिमी की स्थिति को धक्का देता है। तरल लीवर को नियंत्रित करना आसान है।SUS304 से बने सभी निर्माण, वाल्व भरने के अंदर कोई मृत कोने नहीं है। चुंबकीय टोक़ का उपयोग स्क्रू कैपिंग के लिए किया जाता है।स्क्रू कैपिंग की शक्ति को चरणों के बिना समायोजित किया जा सकता है।स्क्रू कैपिंग की शक्ति भी तय की जा सकती है, और कैप क्षतिग्रस्त नहीं होंगे, कैपिंग विश्वसनीय है। पूरी मशीन पीएलसी द्वारा टच-स्क्रीन के साथ मानव-मशीन इंटरफ़ेस के रूप में नियंत्रित होती है।भंडारण टैंक में पेय की मात्रा को स्वचालित रूप से नियंत्रित किया जा सकता है।बोतल न होने पर फिलिंग और कैपिंग अपने आप बंद हो जाएगी।जब बोतलों को गलत तरीके से तंग किया जाता है या जब कैप उपलब्ध नहीं होते हैं, तो मशीन को स्वचालित रूप से रोका जा सकता है। आवृत्ति बदलने वाली तकनीक का उपयोग बिना नींद के ऑपरेशन की गति को समायोजित करने के लिए किया जाता है।उत्पादन क्षमता को डिजिटल रूप से प्रदर्शित किया जा सकता है और इसे आसानी से समायोजित किया जा सकता है।

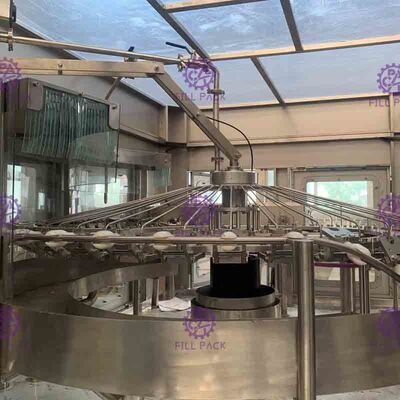

रिंसिंग भाग
1) डाउन फ्रेमवर्क को छोड़कर, ट्रांसमिशन पार्ट्स और कुछ हिस्से जो विशेष सामग्री से बने होने चाहिए।अन्य स्पेयर पार्ट्स स्टेनलेस स्टील 304 से बने होते हैं।
2) रोलर असर स्टेनलेस स्टील से बना है, सीलिंग रिंग ईपीडीएम सामग्री से बना है, और प्लास्टिक यूएमपीई से बना है।
3) ग्रिपर स्टेनलेस स्टील से बना होता है, पारंपरिक रबर ग्रिपर की तुलना में टोंटी रखने की स्थिति भी स्टेनलेस स्टील से बनी होती है, यह बहुत स्वच्छता, टिकाऊ और कोई जल्दी पहनने वाले हिस्से नहीं होते हैं, टोंटी के पेंच वाले हिस्से रबर ग्रिपर द्वारा प्रदूषित होने से बच सकते हैं।
4) उच्च कुशल स्प्रे नोजल से लैस ग्रिपर, यह बोतल के अंदर की किसी भी स्थिति में विकसित हो सकता है, और पानी को धोने से बचा सकता है।स्प्रे नोजल के ऊपर एक कवर होता है जो पानी को फैलने से रोक सकता है;और नोजल के नीचे नियामक रीसायकल स्लॉट और रीसायकल पाइप हैं।5) 4 सेकंड के लिए रिंसिंग समय की गारंटी दी जा सकती है।
6) विभिन्न बोतल ऊंचाई के अनुकूल होने के लिए रोटरी भागों की ऊंचाई को समायोजित करके।
7) प्रेरणा गियर द्वारा पारित ढांचे में संचालित प्रणाली से ली गई है।
8) रिंसिंग पानी की आपूर्ति को सोलनॉइड वाल्व द्वारा नियंत्रित किया जाता है।

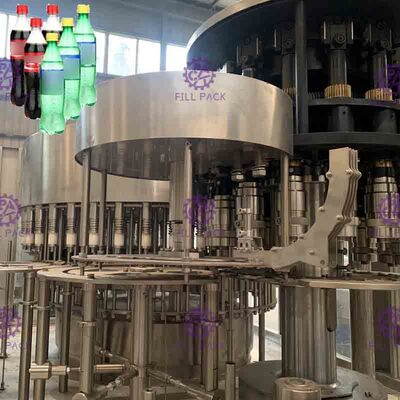

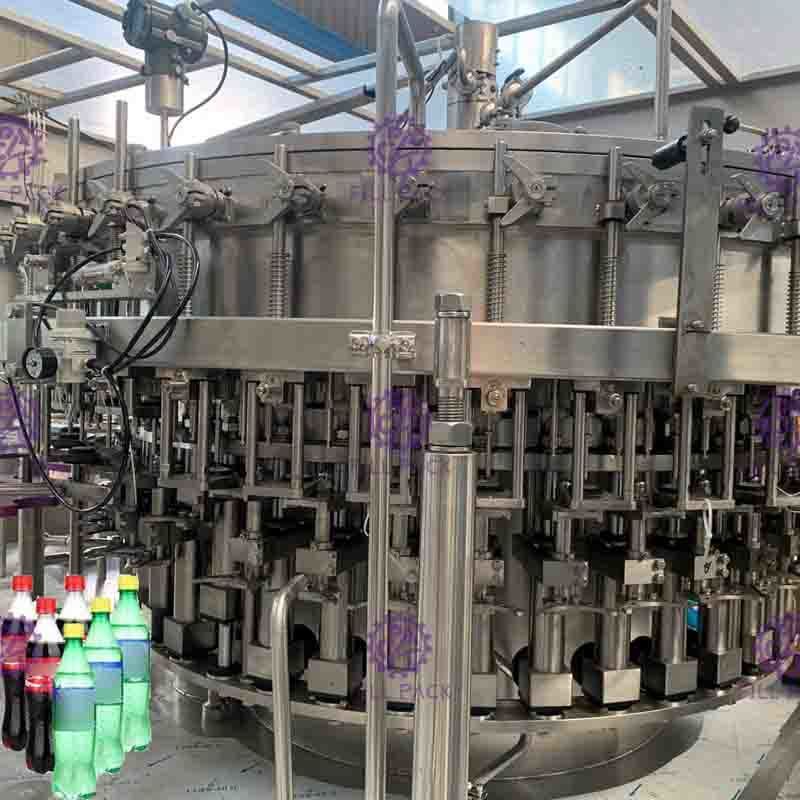

भाग भरना
1. भरने वाले वाल्व का उपयोग आइसोबार मशीनरी वाल्व, उच्च गति और बड़े प्रवाह, उच्च सटीकता भरने वाले वाल्व, गति को तेजी से भरना, तरल स्तर स्थिर है।
2. मुख्य ड्राइव गियर ड्राइव स्वतंत्र, उच्च दक्षता, छोटे शोर, लंबे जीवन, रखरखाव से मुक्त, ट्रांसड्यूसर मुख्य मोटर गति को नियंत्रित कर सकते हैं, मशीन चर-आवृत्ति चर गति, पूरे संचालन क्षेत्र को अपनाने, इंजन बेस स्टेनलेस स्टील में कार्बन होता है इस्पात।
3. बोतल शैली के अनुसार गाइड बोतल प्रणाली, सरल संरचना, बदल सकती है।
4. कोई बोतल नहीं, कोई भरना नहीं।

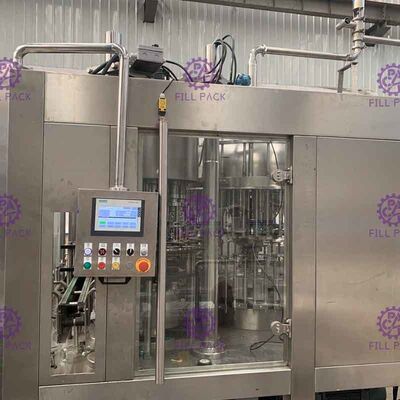

5. पूरी मशीन को पीएलसी द्वारा स्वचालित रूप से नियंत्रित किया जा सकता है।
6. तरल स्तर पाइप भरने के अंत तक पहुंचता है, जब वायु सर्किट काट दिया जाता है और तरल प्रवाह बंद हो जाता है, और भरने वाली पाइप की लंबाई में परिवर्तन लीवर की ऊंचाई भरने को बदल सकता है।
7. स्तर की ऊंचाई को समायोजित किया जा सकता है, नानजिंग से खरीदा जा सकता है, जो चीन में सबसे अच्छा वाल्व है।
8. मशीन महत्वपूर्ण भागों और विद्युत तत्व आयात ब्रांड है।
9. एग्जॉस्ट वाल्व की रॉड को एग्जॉस्ट कैम द्वारा धक्का दिया जाता है ताकि बोतल के ऊपरी हिस्से से बची हुई संपीड़ित हवा को धीरे-धीरे वायुमंडल में छोड़ दिया जाए ताकि यह सुनिश्चित हो सके कि बोतल को फिलिंग वाल्व से हटाए जाने पर कोई झाग न हो।
10. भरने की प्रणाली पाइपलाइन को धोने के लिए एक सीआईपी परिसंचरण प्रणाली को जोड़ सकती है। यह प्रणाली तरल पाइप, तरल टैंक और भरने वाले वाल्व आदि को प्रभावी ढंग से साफ कर सकती है।
कैपिंग भाग
यह इकाई 3 में 1 मशीन की सटीकता की उच्चतम डिग्री है, मशीन को स्थिर रूप से चलाने और उत्पाद की गुणवत्ता के लिए यह महत्वपूर्ण है।पेंचदार समाहर्ता की विशेषता इस प्रकार है:
1) स्क्रूइंग कैपिंग हेड (मुख्य भाग जो कैपिंग गुणवत्ता को आश्वस्त कर सकते हैं), विशेषज्ञ चुंबकीय स्टील के डिजाइन में सुधार करते हैं, यह सुधार बेहतर कैपिंग की दोषपूर्ण दर को कम कर सकता है और पेंच के टोक़ को सेट और समायोजित करने में आसान पारंपरिक चरित्र को कम कर सकता है। कैपिंग सिर।
2) स्क्रूइंग कैपिंग हेड दोहरे उद्देश्य वाला डिज़ाइन है;यह फ्लैट कैप और स्पोर्ट कैप के लिए उपयुक्त है।
3) वह उपकरण जो रिवर्स कैप को बाहर निकाल सकता है और रिवर्स कैप को गुजरने से रोक सकता है, कैप-फॉलिंग गाइड में बसा हुआ है।कैप लोडिंग सिस्टम से गुजरना।
4) फोटोइलेक्ट्रिक स्विच के एक समूह को कैप-फॉलिंग गाइड पर व्यवस्थित किया जाता है।गाइड पर टोपी न होने पर मशीन रुक जाएगी।
5) स्क्रूइंग कैपर पर एक बोतल इनलेट डिटेक्ट स्विच लगा होता है।
6) कैप-फॉलिंग गाइड और पोकिंग कैप प्लेट के बीच के जोड़ में एक कैप-लॉक सिलेंडर होता है।यह एहसास है कि नो फीडिंग नो कैप।
7) विभिन्न बोतल ऊंचाई के अनुकूल होने के लिए रोटरी भागों की ऊंचाई को समायोजित करके।
8) स्क्रूइंग कैपर की प्रेरणा ढांचे में संचालित प्रणाली से ली गई है और गियर द्वारा पारित की गई है।
9) स्क्रूइंग कैपर के मुख्य भाग डिजिटल-कंट्रोल प्रोसेसिंग सेंटर द्वारा संसाधित किए जाते हैं।
मापदंडों
नमूना:
|
डीसीजीएफ12-12-4
|
डीसीजीएफ18-18-6
|
डीसीजीएफ 24-24-8
|
डीसीजीएफ 32-32-10
|
क्षमता
|
0-3000BPH
|
0-5000BPH
|
0-7000BPH
|
0-9000BPH
|
लागू बोतल:
|
पीईटी बोतल पीईटी टोपी
|
|||
लागू भरने की सामग्री:
|
कार्बोनेटेड पेय/गैस पानी
|
|||
लागू भरने की सीमा:
|
200-1500 मिली
|
|||
मुख्य मोटर पावर:
|
5 किलोवाट
|
5.5 kw
|
6.5 किलोवाट
|
8 किलोवाट
|
हवा की खपत:
|
160किग्रा
|
200 किलो
|
300 किलो
|
500 किलो
|
धोने का दबाव:
|
0.2 एमपीए
|
|||
भरने का तापमान:
|
4℃
|
|||
सटीक भरना:
|
+2mm
|
|||
भरने का दबाव:
|
0.28एमपीए
|
|||
संपीड़ित हवा का दबाव:
|
0.7 एमपीए
|
|||
सामग्री:
|
बॉडी-एसयूएस 304
|
|||
आयाम:
|
2200*1600*2200mm
|
2400*1900*2200mm
|
2800*2150*2200mm
|
3700*2800*2200mm
|
वज़न:
|
3000 किलो
|
3800KG
|
4500KG
|
5500KG
|
नमूना:
|
डीसीजीएफ40-40-12
|
डीसीजीएफ 50-50-15
|
डीसीजीएफ 60-60-15
|
क्षमता
|
0-12000BPH
|
0-15000 बीपीएच
|
0-18000BPH
|
लागू बोतल:
|
पीईटी बोतल, पीईटी टोपी
|
||
लागू भरने की सामग्री:
|
कार्बोनेटेड पेय/गैस पानी
|
||
लागू भरने की सीमा:
|
200-1500 मिली
|
||
मुख्य मोटर पावर:
|
10 किलोवाट
|
12.5 किलोवाट
|
15 किलोवाट
|
हवा की खपत:
|
600KG
|
900KG
|
1200 किग्रा
|
धोने का दबाव:
|
0.2 एमपीए
|
||
भरने का तापमान:
|
4℃
|
||
सटीक भरना:
|
+2mm
|
||
भरने का दबाव:
|
0.28एमपीए
|
||
संपीड़ित हवा का दबाव:
|
0.7 एमपीए
|
||
सामग्री:
|
बॉडी-एसयूएस 304
|
||
आयाम:
|
4200*2850*2200mm
|
5400*4100*2200mm
|
5800*5300*2200mm
|
वज़न:
|
6100KG
|
7000KG
|
8500KG
|
आवेदन:
