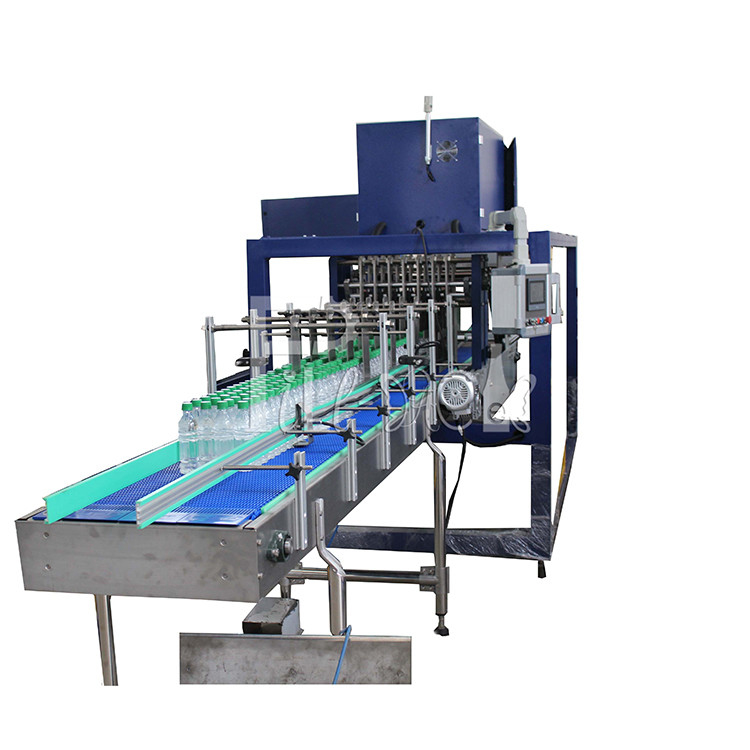

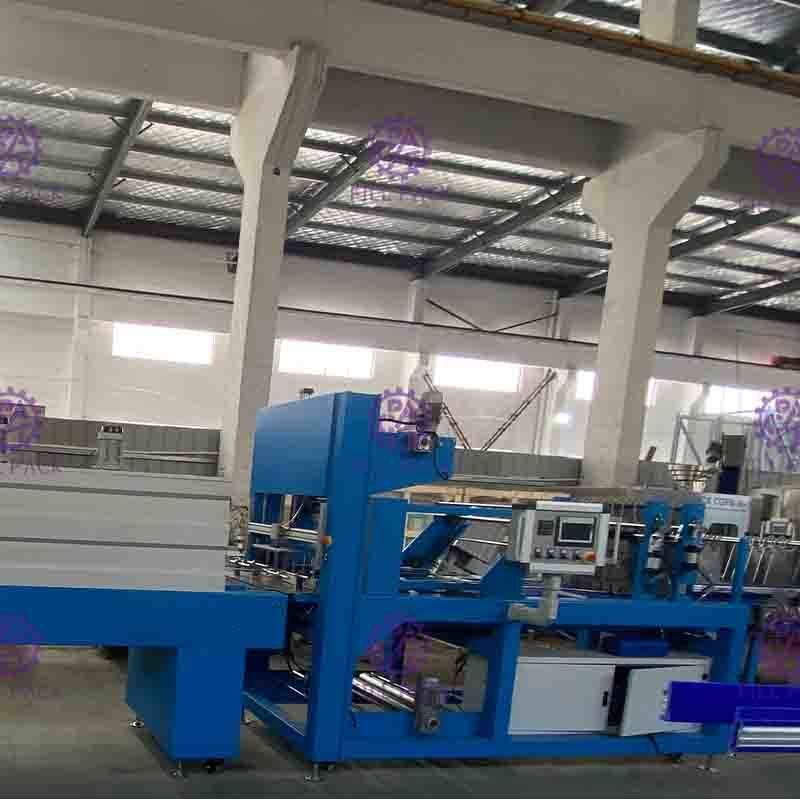

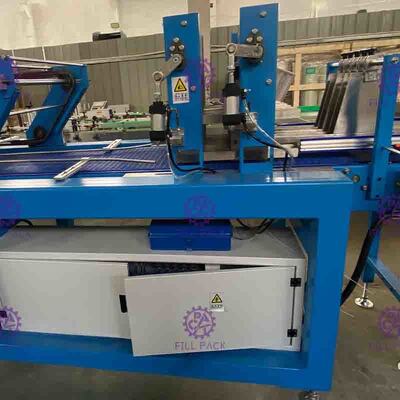

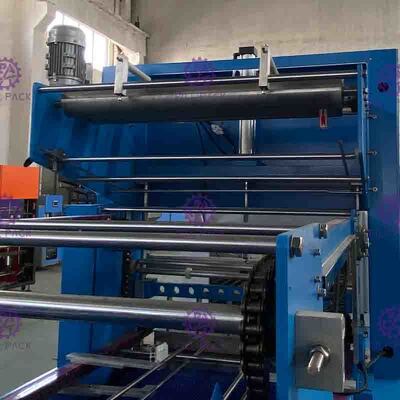

मुद्रित फिल्मों के साथ प्लास्टिक की बोतल पैकिंग उपकरण के लिए पूरी तरह से स्वचालित रैखिक हटना आवरण
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | झांगजीगांग, चीन |
| ब्रांड नाम: | FILLPACK |
| प्रमाणन: | CE/ISO9001 |
| मॉडल संख्या: | एमबीसी200 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | 43000USD |
| पैकेजिंग विवरण: | लकड़ी का केस |
| प्रसव के समय: | 25-30 कार्य दिवस |
| भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता: | प्रति माह 20 सेट |
|
विस्तार जानकारी |
|||
| संकोचन फिल्म सामग्री: | पीई | सुझाव संकोचन फिल्म मोटाई: | 0.07-0.15 मिमी |
|---|---|---|---|
| संकोचन सुरंग अधिकतम तापमान: | 180 - 220 ° समायोज्य | अधिकतम उत्पादन प्रति मिनट: | 20-25 बैग / मिनट |
| ताप सिकुड़ने के लिए शक्ति: | 31KW | सुरंग के लिए शक्ति: | 4kw |
| मानक वोल्टेज: | 380V 3 चरण 50HZ | पूरे पौधे का आकार: | 14150 * 1500 * 2170 मिमी |
| संपीड़ित वायु की खपत: | 0.3M3/min; 0.3M3/मिनट; 0.6-0.8mpa 0.6-0.8 एमपीए | वज़न: | 1500 किलो |
| प्रमुखता देना: | पूरी तरह से स्वचालित रैखिक हटना आवरण,प्लास्टिक की बोतल के लिए रैखिक हटना आवरण,25 बैग / मिनट स्वचालित रैखिक हटना आवरण |
||
उत्पाद विवरण
पूरी तरह से स्वचालित लीनियर श्रिंक रैपर बॉटल पैकिंग मशीन रैपिंग इक्विपमेंट विद प्रिंटेड फिल्म्स
उत्पाद निर्देश
सरल दिखावट, सुंदर, नवीन संरचना, अद्वितीय, आसान रखरखाव।

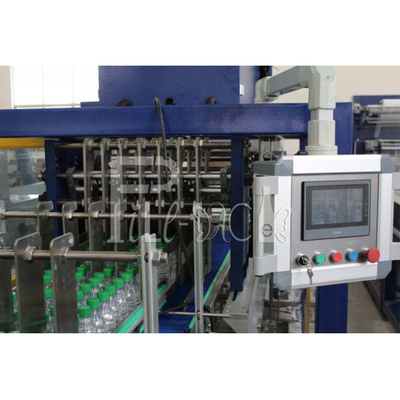

बड़ी स्क्रीन, उपयोगकर्ता इंटरफ़ेस एलसीडी डिस्प्ले अंग्रेजी में।
न्यूमेटिक विस्तार सपोर्ट फिल्म रोल, फिल्म को जल्दी और तेजी से बदलना, केवल लगभग दो मिनट के लिए फिल्म।
फिल्म टेंशन ट्रांसमिशन, समान गठन, कटिंग फिल्म नियंत्रण सटीकता, चीरा और साफ।
उन्नत सर्वो नियंत्रण तकनीक एजेंसियों, ट्रांसमिशन और विश्वसनीय के सटीक सिंक्रनाइज़ेशन को बनाए रखने के लिए।
हीटिंग बॉक्स संरचना उचित है, थर्मल इन्सुलेशन, उच्च तापमान नियंत्रण सटीकता।
फ्रांस श्नाइडर, ताइवान एयरटैक, दक्षिण कोरिया ऑटोनिक्स का समर्थन करता है; दुनिया के सबसे उन्नत नियंत्रण घटक, अच्छी तरह से सुसज्जित, स्थिति और स्थिरता।
यांत्रिक ट्रांसमिशन पार्ट्स हीट-ट्रीटेड स्टेनलेस स्टील या कार्बन स्टील और अन्य सामग्रियों का उपयोग करते हैं; सतह छिड़काव उत्कृष्ट गुणवत्ता, पूरे जंग-रोधी प्रदर्शन
सभी इलेक्ट्रिक और गैस नियंत्रण नवीनतम अंतरराष्ट्रीय अनुप्रयोग मानकों (सीई मानक) के अनुरूप हैं
जब बिजली कट जाती है तो कृत्रिम रोटेशन कन्वेयर डिवाइस के साथ, चैनल के अंदर उत्पाद को बाहर निकालना आसान होता है
पारदर्शी खाली फिल्म और प्रिंटेड फिल्म रैपिंग पैकिंग दोनों का समर्थन करता है।
तकनीकी पैरामीटर:
| सिकुड़ने वाली फिल्म सामग्री | पीई |
| अधिकतम आउटपुट प्रति मिनट | 20-25 बैग/मिनट |
| सुझाई गई सिकुड़ने वाली फिल्म की मोटाई | 0.07-0.15मिमी |
| सिकुड़ने वाले सुरंग का अधिकतम तापमान | 180 - 220° समायोज्य |
| हीटिंग सिकुड़ने वाले हिस्से के लिए पावर | 31KW |
| सुरंग के लिए पावर | 4KW |
|
बोतल इनलेट और फिल्म रैपिंग पार्ट |
L6300×W1500×H2100मिमी |
|

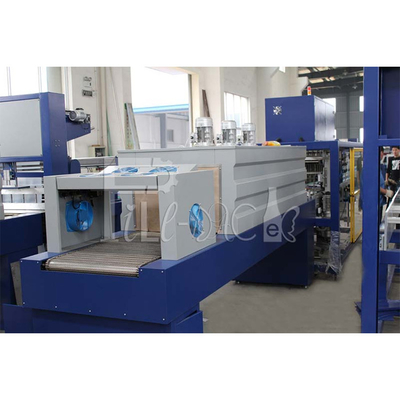

सिकुड़ने वाली सुरंग का हिस्सा (रोलर कन्वेयर सहित) |
7850×1100×2170मिमी |
|
संपीड़ित हवा की खपत |
0.3एम3/मिनट; 0.6-0.8एमपीए |
|

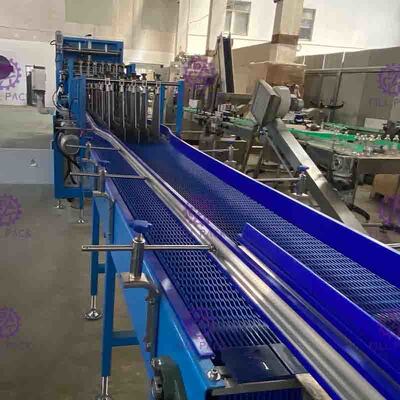

इनलेट बोतल कन्वेयर बेल्ट की चौड़ाई |
966मी |
अनुशंसित पैकेज प्रकार:
(1)350/500ML बोतलें पैकेज: 4×6, 4×5; 550/600ML बोतलें पैकेज: 3×4, 3×5।
(2)1L/1.5L बोतलें पैकेज: 3×3, 3×4; 2L/2.5L बोतलें पैकेज: 2×2, 2×3।
(3)टिन के डिब्बे के संबंध में, हम कार्टन ट्रे के साथ पैकेजिंग अपनाने का सुझाव देते हैं, मजबूती से पैक करें।
टिप्पणी: न्यूनतम समर्थन पैकेज आकार: 200*150*100मिमी;
अधिकतम समर्थन पैकेज आकार: 420*300*330मिमी;
मुख्य संरचना और उत्पादन प्रक्रिया

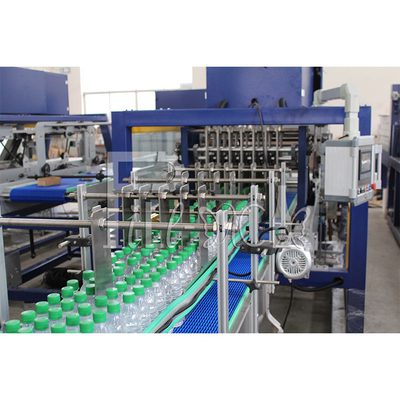

मुख्य संरचना: उपकरण बॉटल फीडिंग कन्वेयर पार्ट, बॉटल सॉर्टिंग पार्ट, फिल्म फीडिंग और रैपिंग पार्ट, श्रिंक हीटिंग टनल, फैन चिलिंग पार्ट, रोलर कन्वेयर आउटपुट पार्ट और इलेक्ट्रिक कंट्रोल सिस्टम, न्यूमेटिक कंट्रोल पार्ट्स आदि से बना है।
उत्पादन प्रक्रिया:
MBC200 हाई-स्पीड हीट-श्रिंक पैकेजिंग मशीन (प्रिंटेड फिल्म टाइप) पैकेजिंग फिल्म की हीट श्रिंकेज विशेषताओं पर आधारित है। यह ऑनलाइन पता लगाने के लिए फोटोइलेक्ट्रिक स्विच सेंसर का उपयोग करता है, और एकत्र किए गए संकेतों को पीएलसी (प्रोग्रामेबल कंट्रोलर) प्रोग्राम द्वारा नियंत्रित और संसाधित किया जाता है। कन्वेयर बेल्ट का उपयोग निरंतर बॉटल फीडिंग के लिए किया जाता है। बॉटल प्लेट को शक्तिशाली तरीके से व्यवस्थित किया जाता है, सर्वो-नियंत्रित बॉटल को धकेलना और पैकेज में लपेटना, हीटिंग चैनल सिकुड़ना, ठंडी हवा को ठंडा करना और आकार देना और अन्य तंत्र पूरी पैकेजिंग प्रक्रिया को पूरा करते हैं।
विनिर्देश विवरणएस:
| नहीं | नाम | विनिर्देश | मात्रा | ब्रांड | उत्पत्ति |
| 1 | 10.4 इंच की कुंजी संचालन स्क्रीन | 1सेट | श्नाइडर | फ्रांस | |
| 2 | सर्वो मोटर | 5सेट | श्नाइडर | फ्रांस | |
| 3 | सर्वो नियंत्रक | 5सेट | श्नाइडर | फ्रांस | |
| 4 |
फोटोइलेक्ट्रिक डिटेक्शन, प्रेरण स्विच |
5सेट | ऑटोनिक्स | दक्षिण कोरिया | |
| 5 | न्यूमेटिक घटक | एयरटैक | ताइवान | ||
| 6 | इलेक्ट्रिकल घटक | श्नाइडर | फ्रांस | ||
| 7 | मुख्य ट्रांसमिशन बेयरिंग | हार्बिन | |||
| मुख्य संचालन बेयरिंग | |||||
| 8 | रैखिक बेयरिंग | हार्बिन | |||
| 9 | कमी ड्राइव | 4सेट | ऑटोनिक्स | दक्षिण कोरिया | |
| 10 | पीसीसी नियंत्रण प्रणाली चयन | श्नाइडर | फ्रांस | ||
| ए | सर्वो मोटर | 5सेट | श्नाइडर | फ्रांस | |
| बी | सर्वो नियंत्रक | 5सेट | श्नाइडर | फ्रांस | |
| सी | 5.7 "पुश-बटन ऑपरेशन पैनल | पीपी41 प्रकार | 1टुकड़ा | श्नाइडर | फ्रांस |
| डी | बस इंटरफ़ेस | आरएस－232,CAN | 1टुकड़ा | श्नाइडर | फ्रांस |
| ई | इनपुट और आउटपुट मॉड्यूल | 6टुकड़ा | श्नाइडर | फ्रांस | |
| 11 |
कन्वेयर चेन बेल्ट (इंजीनियरिंग प्लास्टिक) (सभी प्रकार के स्प्रोकेट, गाइड व्हील, पैड सहित) उच्च-तीव्रता, उच्च घर्षण-प्रतिरोधी और इसी तरह के साथ |
डुपोंट कॉर्पोरेशन |
अमेरिका | ||
| 12 |
हीटिंग पाइप (सर्पिल गर्मी अपव्यय रूप) |
24टुकड़ा | |||
| 13 | हीटिंग पंखा 1.1kw | 2सेट | |||
| 14 | उच्च इन्सुलेशन (क्लास एच) | 2सेट | |||
| 15 | उच्च गुणवत्ता वाले स्टेनलेस स्टील सामग्री के साथ हीटिंग मेश 924मिमी × 500मिमी |
