पीईटी कार्बोनेटेड पेय / गैस वॉटर मोनोब्लॉक / 3-इन-1 एंटीसेप्टिक / स्टरलाइज्ड फिलिंग मशीन / डिवाइस / प्रोडक्शन लिन

उत्पाद विवरण

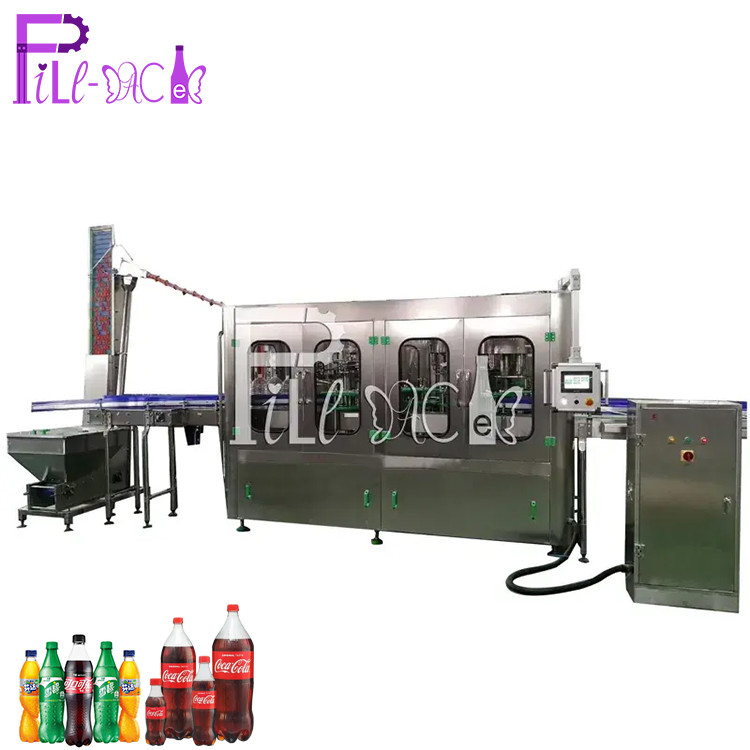

पीईटी कार्बोनेटेड पेय/गैस पानी भरने की मशीन

DCGF32-32-10

उत्पाद वर्णन

उपकरण का उपयोग कार्बोनेटेड पेय पेय पदार्थों का उत्पादन करने के लिए किया जाता है।रिंसिंग, फिलिंग और कैपिंग को एक मशीन में एकीकृत किया गया है। डिजाइन में जापान और जर्मनी की सबसे उन्नत तकनीक का उपयोग किया गया है।स्प्रिंग क्रैम्प का उपयोग बोतल धोने की प्रक्रिया में किया जाता है।खाली बोतलों को कन्वेइंग रेल के साथ 180~ से अधिक मोड़ा जा सकता है।आंतरिक और बाहरी धुलाई दो बार होती है, बोतल धोने की दक्षता अधिक होती है। स्थिर तरल सतह भरने का उपयोग किया जाता है।भरना तेज़ है, तरल की मात्रा सटीक रूप से नियंत्रित होती है और गिरने और रिसाव से बचा जाता है। वाल्व खोलने वाला उपकरण: उपकरण वायु सिलेंडर, विद्युत चुम्बकीय रिवर्सिंग वाल्व और सिग्नल डिटेक्शन तत्व से बना है।जब कोई बोतल होती है, तो निकटता स्विच सिग्नल के साथ बोतल का पता लगाया जाएगा, साथ ही, विद्युत चुम्बकीय रिवर्सिंग वाल्व क्रिया करें, खुले वाल्व सिलेंडर को ट्रिगर किया जाएगा, भरने वाले वाल्व को खुले inflatable भरने वाला बनाएं;जब कोई बोतल नहीं होती है, तो इलेक्ट्रोमैग्नेटिक रिवर्सिंग वाल्व की बिजली चली जाती है, तरल टैंक वाल्व रॉड पीछे हट जाती है, जिससे फिलिंग वाल्व नहीं खुलता है, टैंक में CO2 के निकलने से बचें। वाल्व क्लोजिंग डिवाइस और एग्जॉस्ट कैम वाल्व क्लोजिंग डिवाइस को भरने के बाद मजबूर किया जाता है, नियंत्रण वाल्व रॉड को बंद स्थिति में रखें, वायु इंजेक्शन वाल्व और तरल वाल्व को एक ही समय में बंद करें, और फिर निकास कैम द्वारा निकास वाल्व रॉड, बोतल में CO2 को धक्का दें, वाल्व से बोतल के बुलबुले को रोकें, निकास वाल्व रॉड समान रूप से लगभग 3 मिमी की स्थिति में धक्का दें। तरल लीवर को नियंत्रित करना आसान है।

सभी निर्माण SUS304 से बने हैं, फिलिंग वाल्व के अंदर कोई मृत कोना नहीं है। चुंबकीय टोक़ का उपयोग स्क्रू कैपिंग के लिए किया जाता है।स्क्रू कैपिंग की शक्ति को बिना किसी चरण के समायोजित किया जा सकता है।स्क्रू कैपिंग की शक्ति भी तय की जा सकती है, और कैप क्षतिग्रस्त नहीं होंगे, कैपिंग विश्वसनीय है। पूरी मशीन को मानव-मशीन इंटरफ़ेस के रूप में टच-स्क्रीन के साथ पीएलसी द्वारा नियंत्रित किया जाता है।भंडारण टैंक में पेय की मात्रा को स्वचालित रूप से नियंत्रित किया जा सकता है।बोतल न होने पर फिलिंग और कैपिंग अपने आप बंद हो जाएगी।जब बोतलें गलत तरीके से बंद हो जाती हैं या जब ढक्कन उपलब्ध नहीं होते हैं, तो मशीन स्वचालित रूप से बंद हो सकती है। ऑपरेशन की गति को बिना रुके समायोजित करने के लिए आवृत्ति बदलने वाली तकनीक का उपयोग किया जाता है।उत्पादन क्षमता को डिजिटल रूप से प्रदर्शित किया जा सकता है और आसानी से समायोजित किया जा सकता है।

तकनीकी मापदंड

धोने वाला भाग

1)डाउन फ्रेमवर्क, ट्रांसमिशन पार्ट्स और कुछ हिस्सों को छोड़कर, जिनसे बना होना चाहिए
विशेष सामग्री.अन्य स्पेयर पार्ट्स स्टेनलेस स्टील 304 से बने हैं।
2) रोलर बेयरिंग स्टेनलेस स्टील से बना है, सीलिंग रिंग ईपीडीएम सामग्री से बना है, और
प्लास्टिक UMPE से बना है.
3) ग्रिपर स्टेनलेस स्टील से बना है, जिस स्थान पर टोंटी को पकड़ते हैं वह भी स्टेनलेस स्टील से बना है, पारंपरिक रबर ग्रिपर की तुलना में, यह बहुत साफ-सुथरा है, टिकाऊ है, और कोई जल्दी खराब होने वाला हिस्सा नहीं है, टोंटी के पेंच वाले हिस्से रबर ग्रिपर द्वारा प्रदूषित होने से बचा जा सकता है।

भाग भरना
1) भरने वाले वाल्व में आइसोबार मशीनरी वाल्व का उपयोग होता है, उच्च गति और बड़ा प्रवाह, उच्च सटीकता भरने वाला वाल्व, भरने की गति तेज होती है, तरल स्तर स्थिर होता है।

2) मुख्य ड्राइव गियर ड्राइव को स्वतंत्र, उच्च दक्षता, कम शोर, लंबे जीवन, रखरखाव से मुक्त अपनाती है, ट्रांसड्यूसर मुख्य मोटर गति को नियंत्रित कर सकता है, मशीन परिवर्तनीय-आवृत्ति परिवर्तनीय गति, पूरे संचालन क्षेत्र को अपनाती है, इंजन का आधार स्टेनलेस स्टील है जिसमें कार्बन होता है इस्पात।
3) गाइड बोतल प्रणाली, सरल संरचना, बोतल शैली के अनुसार, बदल सकती है।
4) कोई बोतल नहीं, कोई भराव नहीं।

5) पूरी मशीन को पीएलसी द्वारा स्वचालित रूप से नियंत्रित किया जा सकता है।
6) हाइड्रोलिक सामग्री तरल स्तर की ऊंचाई भरना तरल स्तर जांच नियंत्रण, तरल स्तर स्थिर, विश्वसनीय भरना अपनाता है।
7) स्तर की ऊंचाई को समायोजित किया जा सकता है, इसे चीन के सबसे अच्छे वाल्व नानजिंग से खरीदा जा सकता है।
8) मशीन के महत्वपूर्ण हिस्से और विद्युत तत्व आयातित उत्पादन हैं।
9) हाइड्रोलिक सामग्री भरने को स्वचालित रूप से नियंत्रित किया जा सकता है और इसमें सीआईपी वॉशिंग कनेक्टर है।



कैपिंग भाग

यह इकाई 3 इन 1 मशीन की सटीकता की उच्चतम डिग्री है, मशीन को स्थिर रूप से चलाने और उत्पाद की गुणवत्ता के लिए यह महत्वपूर्ण है।स्क्रूइंग कैपर की विशेषता इस प्रकार है:
1) स्क्रूिंग कैपिंग हेड (मुख्य भाग जो कैपिंग गुणवत्ता सुनिश्चित कर सकते हैं), विशेषज्ञ चुंबकीय स्टील के डिजाइन में सुधार करते हैं, यह सुधार कैपिंग की दोषपूर्ण दर को बेहतर ढंग से कम कर सकता है और स्क्रूिंग के टॉर्क को सेट करने और समायोजित करने में आसान के पारंपरिक चरित्र को कम कर सकता है। सिर पर टोपी लगाना.

2) स्क्रूइंग कैपिंग हेड दोहरे उद्देश्य वाला डिज़ाइन है;यह फ्लैट कैप और स्पोर्ट कैप के लिए उपयुक्त है।
3) वह उपकरण जो रिवर्स कैप को बाहर निकाल सकता है और रिवर्स कैप को गुजरने से रोक सकता है, कैप-फॉलिंग गाइड में स्थापित किया गया है।कैप लोडिंग सिस्टम से गुजरना।
4) कैप-फॉलिंग गाइड पर फोटोइलेक्ट्रिक स्विचों का एक समूह स्थापित किया गया है।गाइड पर कैप न होने पर मशीन बंद हो जाएगी
5) स्क्रूइंग कैपर पर एक बोतल इनलेट डिटेक्ट स्विच स्थापित किया गया है।
6) कैप-फॉलिंग गाइड और पोकिंग कैप प्लेट के बीच के जोड़ में एक कैप-लॉक सिलेंडर होता है।यह एहसास है कि कोई खिला नहीं, कोई टोपी नहीं।
8) अलग-अलग बोतल की ऊंचाई के अनुकूल रोटरी भागों की ऊंचाई को समायोजित करके।
9) स्क्रूइंग कैपर की प्रेरणा ढांचे में संचालित प्रणाली से प्राप्त होती है और गियर द्वारा पारित की जाती है।
10) स्क्रूइंग कैपर के मुख्य भागों को डिजिटल-नियंत्रण प्रसंस्करण केंद्र द्वारा संसाधित किया जाता है।



विस्तृत छवियाँ

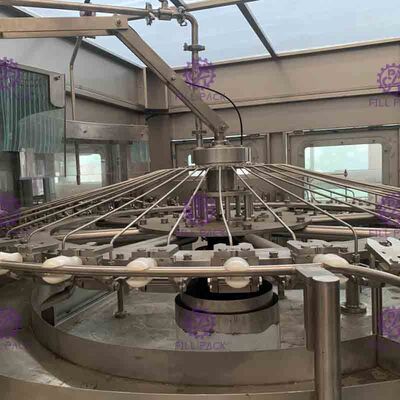

धुलाई भाग

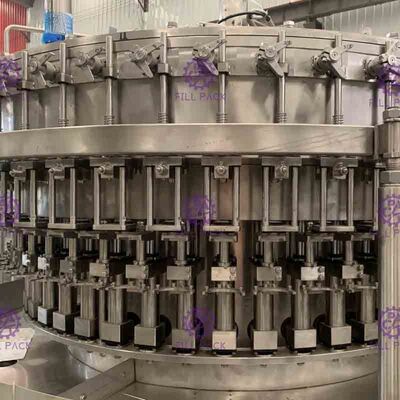

भाग भरना

कैपिंग भाग
