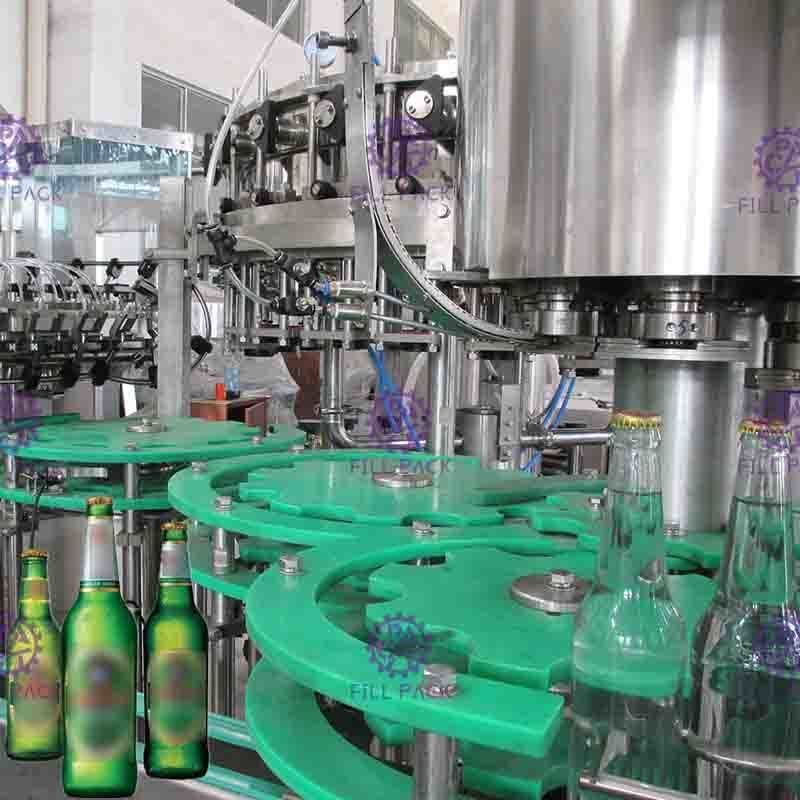

बीयर की बोतल 3-इन-1 रिंसिंग फिलिंग कैपिंग मशीन, लिक्विड फिलर उपकरण
त्वरित विवरण:
नाम: बीयर की बोतल 3-इन-1 रिंसिंग फिलिंग कैपिंग मशीन, लिक्विड फिलर उपकरण
सामग्री: फूड ग्रेड स्टेनलेस स्टील
नियंत्रण: पीएलसी और टच स्क्रीन नियंत्रण
क्षमता: 6000-8000bph
उपयुक्त बोतल: कांच की बोतल
बोतल का आयतन: 0.25-2.5L
आयाम: ऑर्डर के अनुसार
कार्य: धुलाई भरना कैपिंग 3 इन 1
प्रौद्योगिकी: जर्मनी और जापान
बिक्री के बाद सेवा प्रदान की जाती है:इंजीनियर विदेशों में मशीनरी की सेवा के लिए उपलब्ध हैं।
विवरण:

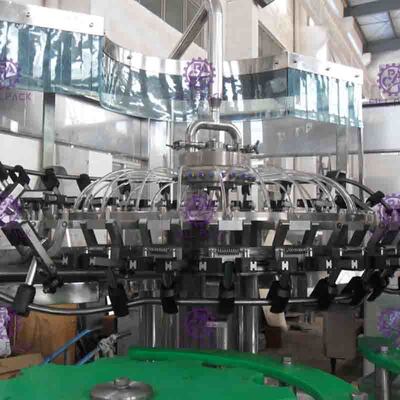

बोतल धोने का भाग
यह भाग लिफ्टिंग डिवाइस, मुख्य ट्रांसमिशन डिवाइस, फिक्स्ड फ्रेम, क्लैंप डिवाइस, डिस्ट्रीब्यूटर और ओपन क्लैंप कैम और ओवर टर्न कैम आदि से बना है।
लिफ्टिंग डिवाइस का उपयोग बोतल की ऊंचाई के अनुकूल मशीन के रोटरी टेबल और क्लैंप की ऊंचाई को समायोजित करने के लिए किया जाता है। इसकी शक्ति लिफ्टिंग लीवर से आती है। लीवर रोटेशन ड्राइव स्क्रू रोटेशन को रोटरी टेबल लिफ्ट का एहसास करने के लिए घुमाता है।
जब क्लैंप स्टार व्हील के साथ रोटेटिंग टेबल पर घूमता है, तो बोतल क्लैंप के बीच में आ जाती है, ओपन क्लैंप कैम क्लिप क्लॉ को बंद कर देता है और रोटेटिंग क्लैंप के साथ बॉटलनेक को क्लिप कर देता है। जब रोटरी टेबल घूमती है, तो क्लैंप पीस ओवर टर्न कैम के साथ घूमेगा, गाइड कैम ओवर टर्न कैम के चारों ओर घूमेगा और बॉटलनेक को 180 डिग्री तक पलट देगा जब तक कि बोतल का मुंह ऊपर की ओर नीचे की ओर न हो और सीधे स्प्रे नोजल का सामना करे, फिर स्प्रे नोजल में साफ पानी बोतल के अंदर को स्प्रे और धोता है, ड्रेन, 180 डिग्री नीचे की ओर मुड़ता है और फिर स्टार व्हील से बाहर निकल जाता है।

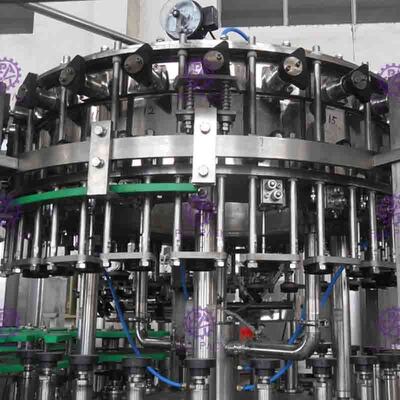

भरने का भाग
यह स्वचालित कांच की बोतल बीयर फिलिंग मशीन विशेष रूप से बीयर की विशेषताओं के अनुसार डिजाइन की गई है, और फिलिंग पार्ट को दो बार प्री-इवैक्यूएशन के लिए डिजाइन किया गया है।
फिलिंग पार्ट मुख्य लिक्विड पाइप, रोटेटिंग सिलेंडर बेयरिंग बेस, फिलिंग सिलेंडर फुलक्रम लूप, वाइन या कार्बोनेटेड ड्रिंक टैंक, फिलिंग वाल्व, फिलिंग सिलेंडर पाइप, कंट्रोल लूप डिवाइस, एसेंडिंग डिवाइस, डिस्ट्रीब्यूटर, हाइट एडजस्टिंग कंट्रोल, स्टिमुलेटिंग बबल आर्म, वैक्यूम सिस्टम आदि से बना है।
ए. पहली वैक्यूमिंग
वैक्यूम वाल्व स्टेम खोलें, बोतल और वैक्यूम चैनलों में एक रास्ता बनता है। बोतल में हवा इस चैनल से बोतल से बाहर निकल जाएगी, बोतल में वैक्यूम बनेगा। निश्चित समय तक पहुंचने के बाद, वैक्यूम वाल्व बंद हो जाता है, फिर यह समाप्त हो जाएगा।
बी. गैस इंजेक्शन
फिलिंग वाल्व खोलें, बोतल और गैस चैनल के बीच एक रास्ता बनता है। इस चैनल के माध्यम से बोतल में गैस भर जाती है जब तक कि वाइन टैंक में गैस का दबाव बीयर टैंक के दबाव के बराबर न हो जाए।
सी. दूसरी वैक्यूमिंग
बोतलों में गैस इंजेक्ट करने के बाद, बोतल के गले के ऊपर थोड़ी हवा केंद्रित हो जाएगी। दूसरी वैक्यूमिंग द्वारा, आराम की हवा का यह हिस्सा हटा दिया जाएगा और एक हल्का-वैक्यूम स्थिति उत्पन्न होगी, जो भरने के काम के लिए बेहतर है।
डी. बीयर भरना
लिक्विड वाल्व खोलें और बोतल और बीयर टैंक के बीच रास्ता बनाएं, सामग्री इस चैनल से बोतल में फीड होगी, उसी समय, बोतल में CO2 एयर-बैक पाइप के माध्यम से उसी गति से बीयर टैंक में वापस आ जाती है। बोतल में कंप्रेस्ड CO2 तब तक सामग्री को चलाने के लिए सील कर देती है जब तक कि बोतल में सामग्री एयर-बैक पाइप के ऊपर न उठ जाए और दबाव संतुलन न बन जाए।
ई. वाल्व बंद करें
बोतल भरने के बाद लंबे समय तक खड़ी रहती है, लिकर वाल्व और एयर फिलिंग वाल्व बंद करें, वाइन टैंक और बोतल के बीच का रास्ता काट दें।
एफ. हवा का निर्वहन
डिस्चार्ज वाल्व खोलें और बोतल और हवा के बीच एक रास्ता बनाएं। बोतल में दबाव इस चैनल से निकलेगा और बोतल के भरने वाले हिस्सों से अलग होने तक पूरी तरह से नहीं निकलेगा।
जी. शेष तरल को उड़ाएं
जब फिलिंग पार्ट बोतल-आउट और बोतल-इन स्टार व्हील के बीच स्थित होता है, तो गैस फिलिंग वाल्व खोलें और निश्चित समय तक पहुंचने के बाद इसे बंद कर दें। ताकि बोतल में गैस शेष तरल को उड़ा देगी।

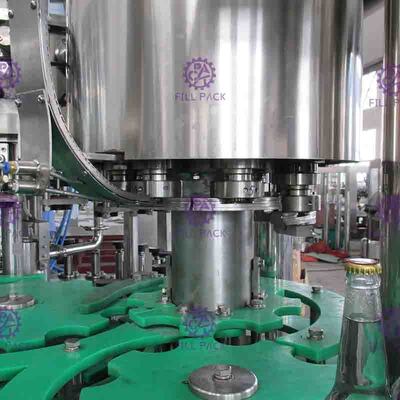

कैपिंग भाग
कैपिंग मशीन कैप होल्डर, कैपिंग स्लाइडवे, कैपिंग अपर पार्ट, कैपिंग लोअर पार्ट, एलिवेटिंग पार्ट और एंटी सर्किलिंग कॉलम से बनी है।
कैपिंग नोजल की ऊपर और नीचे की गति फिक्स्ड कैपिंग कैम द्वारा संचालित होती है। स्क्रू या क्राउन कैप (एक मशीन में केवल एक प्रकार का कैपिंग पार्ट हो सकता है) कैप कंटेनर में मिक्सर द्वारा कैप स्लाइडवे पर भेजे जाते हैं, और फिर कैपिंग नोजल के कैपिंग मोल्ड में स्लाइड किए जाते हैं। कैपिंग नोजल पावर द्वारा संचालित होती है और सर्कल में चलती है। कैपिंग नोजल प्रत्येक कैपिंग सर्कल में एक बार ऊपर और नीचे चलेगी। कैपिंग मशीन के ऊपरी फिक्स्ड पार्ट में सेट किया गया कैम, कैपिंग नोजल की ऊपर और नीचे की गति को नियंत्रित करता है।
भरने वाली मशीन से बोतल प्रसारित होने के बाद, कैपिंग नोजल में एक बोतल कैप फीड किया गया होता है। कैपिंग नोजल कैम गाइडवे द्वारा संचालित बॉटलिंग प्लेटफॉर्म के नीचे बोतल को नीचे की ओर ले जाती है, फिर डैम्पिंग रिंग की सहायता से बोतल कैप।
विनिर्देश:
| मॉडल |
DCGF12-12-4 |
DCGF 18-18-6 |
DCGF 24-24-8 |
DCGF G32-32-10 |
| उत्पादन बी/एच (600ml) |
3000-4000 |
4000-6000 |
6000-8000 |
8000-12000 |
| बोतल मानक |
गर्दन: φ50-100mm ऊंचाई: 150-320mm |
| बोतल धोने का पानी का दबाव |
0.18-0.25Mpa |
| बोतल धोने के लिए पानी की खपत (किग्रा/घंटा) |
1300 |
2000 |
3000 |
4000 |
| स्प्रेइंग स्थिति |
4 |
7 |
10 |
14 |
| ड्रिपिंग बोतल की स्थिति |
3 |
5 |
8 |
10 |
| फिलिंग परिशुद्धता |
+5MM |
| गैस स्रोत दबाव |
0.4Mpa |
| गैस की खपत (m³/min) |
0.3 |
0.4 |
0.5 |
0.7 |
| कुल शक्ति (KW) |
4.2 |
4.5 |
5 |
6.2 |
| कुल वजन (T) |
2 |
2.5 |
3 |
4 |
| आयाम (L*W*H)mm |
2100*1600*2100 |
2500*1750*2100 |
2700*2100*2100 |
3500*2100*2100 |
प्रतिस्पर्धी लाभ:
1. पूरे सिस्टम के लिए एक साल की वारंटी
2. मुफ्त उपकरण स्थापना और डिबगिंग
3. एक साल के बाद, हम मशीन को बनाए रखने में आपकी मदद कर सकते हैं और एक्सेसरीज़ केवल लागत मूल्य पर प्रदान की जाती हैं
4. हर 3 साल में, हम मशीन को मुफ्त (श्रम) ओवरहाल करने में मदद कर सकते हैं
5. हम इंटर्नशिप सेवा प्रदान कर सकते हैं और ऑपरेटर और मैकेनिक को प्रशिक्षित करने में आपकी मदद कर सकते हैं
6. मुफ्त उत्पादन प्रौद्योगिकी और प्रक्रिया विन्यास
7. हम आपको उत्पादन लाइन, कार्यशाला डिजाइन करने और टर्न-की प्रोजेक्ट प्रदान करने में मदद कर सकते हैं
कंपनी विवरण
झांगजियागांग सिटी फिल-पैक मशीनरी कं, लिमिटेड एक निर्माता उद्यम है जो पेय पैकिंग उपकरण और विभिन्न जल उपचार उपकरण के उत्पादन में विशेषज्ञता रखता है। कंपनी ने न केवल दस साल से अधिक का उत्पादन अनुभव प्राप्त किया है, बल्कि घर और विदेश से उन्नत तकनीक को भी शामिल किया है। इसलिए हमने अपने ग्राहकों के बीच उच्च प्रतिष्ठा जीती है।
वर्तमान में हम उत्पादन करते हैं: 1000-20000 बोतलें/घंटा की क्षमता वाली मिनरल वाटर, शुद्ध पानी, फलों का रस, चाय पेय, दूध पेय और कार्बोनेटेड पेय के लिए उत्पादन लाइनें, सिरका, सोया सॉस और शराब के लिए उत्पादन लाइनें, 80-120 बैरल प्रति घंटे की क्षमता वाली 3-5 गैलन बैरल वाला पानी और विभिन्न जल उपचार संयंत्र।
ईमानदारी, निष्ठा, और अच्छा विश्वास" हमारी भावना है, जबकि "उच्च तकनीक, उच्च गुणवत्ता, और उच्च स्तर" वह है जिसकी हम तलाश करते हैं। हम अपनी अच्छी बिक्री के बाद सेवा के साथ अपने ग्राहकों की जरूरतों को पूरा करने की पूरी कोशिश करते हैं। हम अपने दोस्तों के साथ सहयोग करना और एक साथ विकसित होना चाहेंगे। घर और विदेश से सभी दोस्तों का हमारे पास आने के लिए हार्दिक स्वागत है।
कृपया वीडियो देखने के लिए प्ले बटन पर क्लिक करें
